互感器多功能测试仪

　　保护级互感器：

　　1.CT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。

　　1)自动设置保护电流及保护电压，自动调节步进。

　　2)可以任意测试5组电流、电压值（指定电流下的电压或指定电压下的电流）。

　　3)自动给出参考拐点（电压、电流）

　　4)220V和380V电源自适应，满足现场工作需要。

　　2. 10％与5％误差曲线自动描绘。

　　3．检测已知电流互感器的变比以及测量非已知电流互感器的变比。

　　4．PT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。

　　5．检测已知电压互感器的变比以及测量非已知电压互感器的变比。

　　6．320*240大屏幕液晶显示，全中文界面。接线、操作简单。

　　7．可进行各种测量数据的存储和打印，方便用户查询。

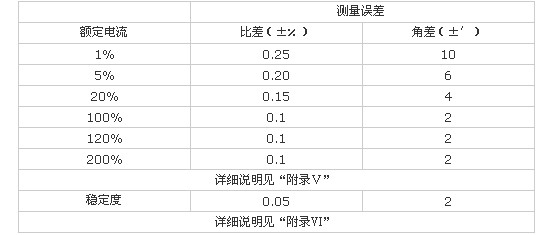

　　计量级电流互感器：

　　1．满足遵照国家标准点测量电流互感器与任意点测量电流互感器的1％-120％(S级)的规程误差(角差、比差)。

　　2．满足遵照标准点测量电流互感器与任意点测量电流互感器的1％-200％(S级)的任意误差(角差、比差)。

　　3. 一次性完成测量与显示(遵照标准测量)电流互感器上限负荷与下限负荷下的标准点以及任意点误差(角差、比差)。

　　4. 一次性完成测量与显示电流互感器两组实际任意负荷下的标准点以及任意点误差(角差、比差)。

　　5．检测电流互感器的变比以及极性。

　　变比范围：

　　CT：5A/5A～25000A/5A（5A/1A～5000A/1A）          ±0.2℅

　　PT：全范围测量(电磁型)                                         ±0.2℅

　　误差测量范围:5A/5A～10000A/5A（5A/1A～5000A/1A）

　　极限误差:±0.1℅

　　直流电阻： 0.0-0.1Ω ±3℅

　　0.1-50Ω ±1℅

　　CT二次负荷： 1Ω－25Ω ±2℅

　　PT二次负荷： 10VA-400VA ±2℅

　　工作电源： AC    220V     10℅50Hz    2℅

　　环境温度： 0－40℃

　　环境湿度： 25℃时

　　1、使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。

　　2、正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

　　3、产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。

　　4、注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

　　5、请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。

　　6、使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。

　　7、避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。

　　8、在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

　　9、请勿在潮湿环境下操作。

　　10、请勿在易爆环境中操作。

　　11、保持产品表面清洁和干燥。
