变压器容量特性测试仪

　　1、可精确测量各种变压器的容量，无源测量，方便、准确。

　　2、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗、零序阻抗。

　　3、可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。

　　4、允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。

　　5、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

　　6、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，宽温液晶带亮度调节，可适应冬夏各季。

　　7、用户可随时将测试的数据通过微型打印机将结果打印出来。

　　1、环境条件

　　温度：－5°C～40°C

　　相对湿度：

　　海拔高度：

　　供电电源：160VAC～280VAC，45Hz～55Hz

　　2、测量范围

　　电压：0～800V

　　电流：0.5～80A

　　频率：45Hz～65Hz

　　3、测试精度

　　电压、电流、频率：测量精度0.2级

　　功率：测量误差 0.1)，±1.0%(0.02）

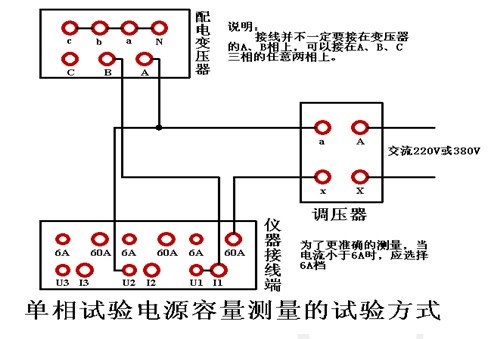

　　a)单相试验电源接线图：

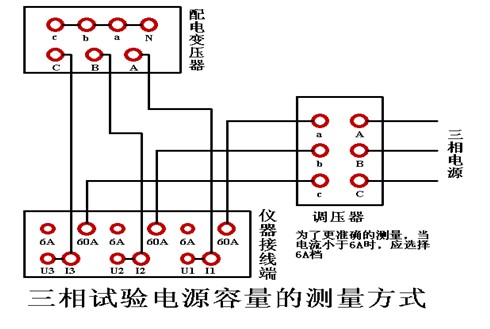

　　b)三相试验电源接线图:

　　1)正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

　　2)注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。

　　3)使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。

　　4)请勿在潮湿环境下操作。

　　5)请勿在易爆环境中操作。
