1) 稳压范围:Ⅱ型380±20[%](304 ~ 456V),Ⅲ型380±25[%](285 ~ 475V);
2) 稳压精度:380V±(1 ~ 5)[%] 可设定;
3) 频率:50 / 60Hz;
4) 效率:≥ 98[%];
5) 调节速率:≥ 25V/s ,响应时间:≤ 100ms;
6) 负载方式:任意(阻性、容性、感性负载);
7) 运行方式:连续;
8) 绝缘等级:B 级;
9)调节方式:电动机械链条伺服系统。
1)海拔高度:
2)环境温度:-15 ~ 40 ℃,通风良好;
3)相对湿度:
4)空气中不得含有导电、爆炸、腐蚀性等有害气体或尘埃;
5)电源或负载的谐波分量应符合GB/T 14549-93 的规定。
电梯专用稳压器可分为补偿调压系统(由补偿变压器和接触式调压器等组成)、伺服调节系统(由电机、链条和相关的机械部件等组成)、检测控制系统(由采样变压器、检测电路和控制电路等组成)以及显示操作系统(由电压表、电流表、指示灯和开关、按钮等组成)四个主要部分,其电路结构如图1 所示
其工作原理如图2 所示。从图2 可知,由于补偿变压器Bb 的付边串接在三相电源主回路中,所以输出电压U o、补偿电压ΔU b 和输入电压U i 有以下关系:
U o = U i ± ΔU b
当Ui 或负载变化引起Uo 发生变化时,采样检测电路将此变化采样后给稳压控制电路,后者发出调压指令,经伺服机构改变补偿电压ΔU b,使Uo 稳定在所设定稳压值上,即维持输出电压不变,从而起到稳压作用。
1 空载调试
1)空气开关ZK 置于断开位置,切断负载,手动/自动转换开关2HK 置于“手动”位置。
2)合上空气开关ZK,电源输入后,电源指示灯HD 亮。过5 至7 秒钟,交流接触器K 吸合,输出指示灯LD 亮。
3)按升压按钮AS 或降压按钮AJ,调压变压器Bt 的伺服系统相应动作,输出电压指示会相应升高或降低,并且调节平稳。
4)转换换相开关1HK,可指示相应的输出线电压值。
2 自动调试
1)手动/自动转换开关2HK 仍置于“手动”位置。
2)按降压按钮AJ 使输出电压降至340V~350V左右。
3)将手动自动转换开关2HK 转至“自动”,则输出电压应升至380V 左右。
4)再将2HK 置于“手动”,按升压按钮AS,使输出电压升至400V 左右。
5)将2HK 再转至“自动”,输出电压也应降至380V 左右。以上调试反复几次,均能正常工作,说明手动和自动调节功能均正常。
3 过压保护调试
1)2HK 置于“手动”位置。
2)按升压按钮AS,使输出电压超过420V,人为造成过电压,约延时1 秒钟,输出接触器K 断开,同时发出声光报警,面板上报警灯和检测板上“过压”信号灯亮。
3)将2HK 转至“自动”位置,输出电压应回至380V,过压声光报警解除。
4 机械故障保护调试
1) 2HK 置于“手动”位置。
2)按降压按钮AJ,使输出电压降至340V 左右。
3) 按住相应的限位开关,使伺服电机不能工作。
4) 将2HK 转至“自动”,此时检测板发出升压指令,但伺服系统不动作。经过5 秒钟左右,接触器K 断开并发出声光报警信号,面板上报警灯和检测板上“机械故障”信号灯亮。
5)松开限位开关,伺服电机又能工作,输出电压回复到380V 左右。
5 缺相保护调试
做缺相保护试验时,需要一定的负载,由于三相变压器空载时磁势基本平衡,使输出电压基本对称,故空载时缺相保护功能将不起作用,只有加了一定的负载后,才能使输出电压不平衡,缺相保护延时4~5 秒钟后使交流接触器K 断开,并发出声光报警信号,缺相保护板上输出信号灯亮。
6 声响解除试验
在发生过压或缺相保护时,稳压器会发出声光报警信号。按下声响解除按钮AJQ,则声报警信号解除,而面板和检测板上相应的光报警信号保留,指示故障原因。通过以上调试后,将2HK 置于“自动”,合上空气开关ZK,即可投入负载运行。
7 停止按钮试验
1) 当稳压器发生故障或其他原因需要切断输出电源时,可以迅速按下停止按钮AT,使交流接触器K 断开,切断电源输出,并机械自锁。必要时再断开空气开关ZK。
2) 要恢复供电时,将停止按钮AT 顺时针转一角度,自锁解除,K 闭合,恢复供电。
8 延时调节调试
稳压器出厂时,延时都被切断(S3、S4 关)即都是瞬时调节,延时时间由用户按负载实际情况而定。
1)升压延时时间是由电梯起动运行的时间长短来决定的,其大小以保证电梯在起动运行期
间时间不调节为原则,因为起动运行时的电压降是暂时的。
2)降压延时控制在1 秒钟之间,以防止过压保护动作。
1)清扫表面灰尘,利于散热。
2)检查各接线端子是否紧固,特别是输入、输出回路,经过冷热循环,很容易松动,接触
不良导致发热损坏线圈。
3)伺服系统的链条要调整,必要时加点润滑油。
4)检查调压变压器碳刷的平衡度,碳刷的磨损,弹簧的压力,对个别不合格的碳刷及弹簧
要调换。用0 号砂纸将调压变压器上碳刷痕迹“磨光”并用四氯化碳擦干净。
5)检查电表的零位,信号灯是否完好。
6)检查输出电压整定值,如果发生偏移,要重新调整。
7)最好做运行记录,记录内容为(1)输入电压;(2)输出电压;(3)负载电流。

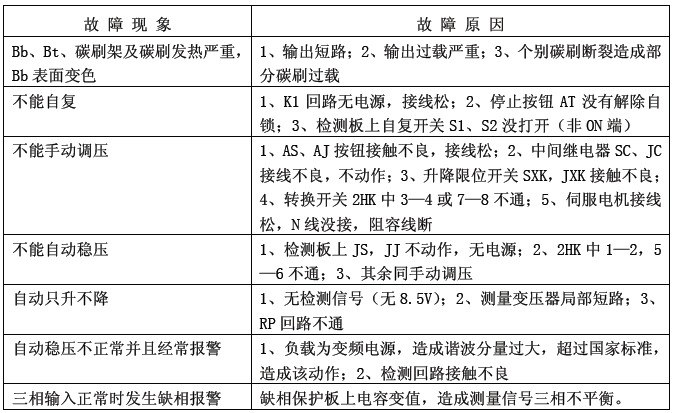

8)在长期使用过程中,一旦发生异常情况,应即时给予处理,不能及时处理的应马上通知
厂家,联系解决方法,以免损坏设备。
