1)电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/(2π√L·C)当试验频率等于这个频率时,该电路发生谐振。
通过这个原理,由调频电源提供电源送给励磁变压器,经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率,使回路处于串联谐振状态,再调节调频电源输出电压,使试品上电压达到所需要的电压值。

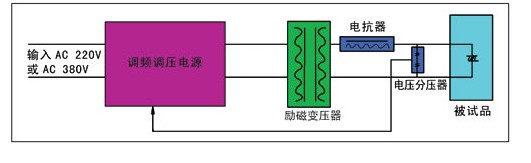

串联谐振耐压装置原理
2)成套试验装置的构成:
调频电源——既可改变其输出频率,又可改变其输出电压。
励磁变压器——起耦合信号及电压变换的作用,并按自身变化来提升电压。
电抗器——与被试品串联,构成LC串联谐振电路。
电容分压器——测量被试品上的电压,并作为采样信号反馈给调频电源。
补偿电容——补偿小电容量被试品调整被试品频率。
额定输出电压:0-1000KV(任意规格)
温度:-10℃~50℃
湿度:≤95%
使用电源:AC220V/380V±10%
电源频率:50Hz
工作频率范围:30 Hz~300Hz
分辨率:0.02Hz
不稳定度:≤0.05%
系统测量精度:0.5级
输出波形:正弦波
波形畸变率:≤1%
电抗器Q值:30~120
噪音:≤60db
工作制:满功率输出下,连续工作时间60min
■ 同电压等级、同容量的电抗其体积小、重量轻。
■ 在额定负载时温升小,采用干式环氧浇注,机械强度高,电气绝缘性能好,美观可靠。
■ 变频控制源容量裕度大,保护功能强,输出波形好,稳定性好。
■ 具备多种工作模式,操作方便;采用220V或380V单相电源,方便现场取电。
■ 配置灵活,可选配不同类型抗电器,满足不同试品的要求,实现一机多用,性价比高。
■ 谐振耐压装置集调压、调频、控制及保护功能为一体,省去了调压器。系统Q值较高(30~120),减轻了电源容量不足对现场试验的制约。它读数直观,体积小,重量轻,操作方便,适合于现场使用。
■ 该装置设计先进,输出波形失真度小,频率输出稳定, 过流、过压保护(保护值可根据需要整定),以及放电保护功能,可保护设备及人身安全。
■ 广阔的适用范围,可对电力电缆、高压开关以及大型发电机组、电力变压器、互感器、套管等进行交流耐压试验。
■ 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。
■ 自动调谐功能强大。系统自动调谐时,从20Hz到300HZ自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz围内以0.1Hz为分辨率进行频率细扫,最后精确锁定谐振频率。
■ 支持多种试验模式。系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”,等试验模式,推荐使用“自动调谐+手动调压”模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。
■ 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能。
■ 保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过流保护,过流保护,闪络保护等功能,保证了系统的可靠性。
■ 装置频率可自动调频,或粗调,再细调达到最佳谐振。频率范围从30Hz ~300Hz,试品容量范围与频率范围的平方成正比,因此适用范围广。电压也分粗调和细调,因此能使电压升、降平滑,操作简便。
■ 该装置也可根据客户需求做成调感式工频耐压装置。
