◆ 超大真彩液晶显示屏
◆ 充分考虑现场条件设计,装置立式、卧式均可
◆ 特殊散热处理,大电流输出时间长
◆ 独特的软开机、软关机措施
◆ 输出精度高,抗干扰能力强,小信号波形平滑真实
◆ 采用军工高保真功放及高速数字信号处理器,输出响应速度快
◆ 内置高配置工控机,可外接笔记本电脑运行,也可脱机运行
◆ 面板自带优化键盘,真正实现单机一体化
◆ 可靠的过热、过流、过压及短路软硬件双重保护
◆ 软件界面简单,易于掌握,功能强大,可自动或手动准确地完成110KV变电站所有继电保护装置的调试校验工作
◆ 自动形成WORD格式的试验报告,具备再编辑功能

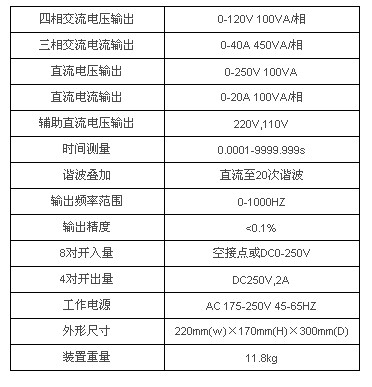

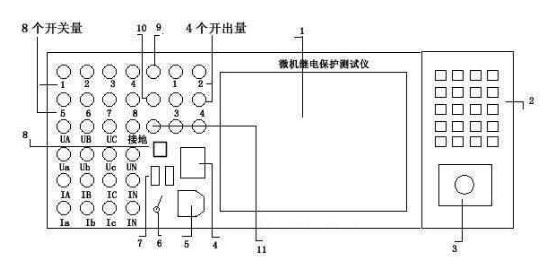

微机继电保护测试系统面板
1. 程控电源菜单:可在线调整各电压电流的幅值、相位及频率;可同步显示矢量图、正序、负序、零序及线电压的大小;可完成多种保护的校验,得出动作时间及返回时间。
2. 电流保护试验菜单:可完成对正序、负序、零序及普通交直流电流继电器及微机过流保护装置动作值、返回值、返回系数、动作时间、返回时间的测试,并可设置辅助交直流电压,进行方向判别。
3. 电压保护试验菜单:可完成对正序、负序及普通交直流过压、欠压继电器的动作值、返回值、返回系数、动作时间、返回时间的测试。
4. 时间继电器菜单:可完成对交直流时间继电器的动作电压、返回电压和动作时间的测试。
5. 中间继电器菜单:可一次性完成对交直流中间继电器,中间继电器动作值、返回值、返回系数、动作时间、返回时间及保持值的测试。启动方式及保持类型可设置。
6. 反时限特性菜单:可完成对电流反时限I-T、电压反时限U-T、频率反时限f-T、过激磁反时限U*/f*-T特性的测试,并绘制出特性曲线。
7. 功率方向保护试验菜单:可完成相间功率方向、负序及零序功率方向微机保护、继电器的校验。测试项目包括动作区及最大灵敏角的测试、最小动作电压的测试、最小动作电流的测试。
8. 阻抗保护试验菜单:可完成各种阻抗特性的边界动作值,动作时间测试并打绘制出阻抗特性曲线。
9. 精工电流试验菜单:可一次性完成阻抗继电器精确工作电流特性曲线的测试。
10.差动保护试验菜单:可完成对差动保护比率制动特性曲线、谐波制动系数及直流助磁特性的测试。测试项目又分为边界搜索和定点测试,搜索方法分为按定值相对值搜索、按定值绝对值搜索、按步进值搜索。
11.计量仪表校验菜单:可完成对电压、电流、功率、功率因数等测量表计的校验,通过PT、CT变比的设置,同步显示一次、二次各参数值。
12.低频保护试验菜单:可完成对低周减载或低周低压解列装置低频动作值、动作时间、电压变化率闭锁值、频率变化率闭锁、低电压闭锁值及低电流闭锁值的测试。
13.同期装置测试菜单:可完成同期装置的合闸压差、合闸频差、合闸导前角度及恒定导前时间的测试,还可完成自动准同期装置的自动调整试验。
14.叠加谐波试验菜单:可同时对各相叠加直流、2-20谐波,并且各次谐波可同时在线按给定步长值调整。
15.零序保护试验菜单:可一次性完成对零序各段的定值及重合闸时间的校验,也可分段进行测试。可对重合闸进行检同期测试。
16.距离保护试验菜单:可完成接地故障和相间故障保护各段定值的校验及整组时间阶梯特性的测试。可对重合闸进行检同期测试。
17.工频变化量距离保护试验菜单:可对以工频变化量阻抗继电器为核心的距离保护进行校验,可对重合闸进行检同期测试。
18.功率振荡试验菜单:可对失步保护、振荡解列装置进行试验,并可模拟振荡中故障试验,完成对保护装置在振荡中发生故障时的校验。还可测试发生振荡时对距离保护的影响。
19.故障再现菜单:可将故障录波器记录的故障录波数据进行再现,并可对录波的数据进行有选择的复制或删除。
