防雷元件测试仪

　　1、具有高压短路保护、过流保护、高压预置、量程调节等功能,高压自泄放时间小于0.5秒。

　　2、具有自检功能。

　　3、测量数据由三位半LCD数字显示,准确度高、可靠性好。

　　4、测量时,可以预先设定量程,并在测量过程中对超量程测试发出声响提示, 适用于器件分组和检验判别。

　　5、选择连续测量,可以对批量试品进行不间断测试。

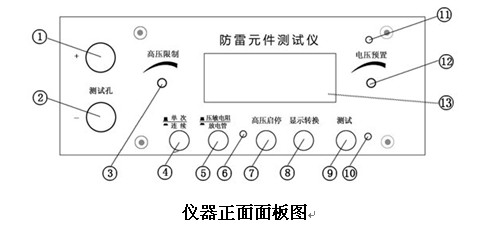

　　6、面板功能简单,易于操作。

　　7、重量轻,便于携带。

　　1、压敏电阻测试

　　1）量程设置

　　“压敏电阻/放电管”选择开关置高位(压敏电阻),“单次/连续”开关置高位（单次），调节“电压预制”旋钮顺时针方向旋到尽头（最大）。点击高压键开启高压，高压指示灯亮，显示器显示测试电压量程的上限值。调节“高压限制”旋钮至你所需的值(测试范围上限值)。调节“电压预置”旋钮选择你所需（作测试范围下限值判定用）的值。此时，实际的测试范围为0V～设定的量程上限值。

　　2）测量

　　a） 将被测压敏电阻接入测量线，点击“高压启停”键，高压指示灯点亮,显示器立刻显示起始动作电压U1mA测试值，数值后面的单位为“V”，按“测试”键,约2秒后自动转为漏流I0.75U1mA测试值，数值后面的单位为“μA”，绿色指示灯随漏流显示同步点亮,持续约2秒后自行消失。

　　b） 被测压敏电阻U1mA值低于电压预置值时，接入后显示器显示的电压预置值将跌至其U1mA值附近，可点击“测试”键继续下步测试；高于量程上限值时，测试过程U1mA时段显示预设的量程上限值，此时测试电流＜1mA，显示的测试数据无效。更换试品测量或再次测量，只须再次点击“测试”键。

　　c） 如需连续测量，将“单次/连续”开关置低位（连续）即可。（在高压开启前选择连续测量方式，须点击一次“测试”键）。

　　3）自检及其它

　　a) 压敏电阻测试1mA值的检查

　　选择“压敏电阻”测试，开启高压，预置电压调节至10V以上，短接测试孔“+”“—”端，显示器应显示“000V”，按住（不放）“显示转换”键，应显示“1000μA”。

　　b) 压敏电阻测试0.75U1mA值的检查

　　测试端开路,点击测试键进行测试时,显示器应显示量程上限值,红灯亮时段按住“显示转换”键应显示量程上限值的0.75倍。

　　c) 在测试试品的过程中，按住（不放）“显示转换”键：在U1mA测量时段显示的是测试条件1mA（1000μA）的值；在I0.75U1mA测量时段显示的是测试条件0.75U1mA的值。

　　其它，利用电压预置和量程调节功能可作1999V/1mA直流稳压源和1mA恒流源（负载电流达1mA时仪器恒定输出1mA测试电流）使用，配合使用“显示转换”键，可测量负载电压、电流（V/I特性）值。

　　2、放电管测试

　　1）量程设置

　　“压敏电阻/放电管”选择开关置低位（放电管），按4.3.1.1的方法设置量程。

　　2）测量

　　a) 将被测放电管接入测试线：

　　若绿色指示灯点亮，则表示被测试品点火电压值Vsdc小于 “电压预置”值（超量程下限），蜂鸣器鸣叫发出声响提示。此时，应及时撤下被测试品，否则将被反复点火。若绿色指示灯没有点亮，则表示被测试品点火电压Vsdc值大于“电压预置”值。可点击“测试键”继续下步操作。

　　b) 点击“测试”键后，测试电压以100V/S的速率从电压预置值开始上升。至绿色指示灯点亮后：若蜂鸣器不鸣叫，显示器将显示测量范围内的数值。若蜂鸣器鸣叫，显示器将显示测量范围的上限值。此时，表示被测试品的点火电压Vsdc值大于测量范围的上限值（超量程上限）而没有点火。绿色指示灯点亮和同步产生的显示值（超量程范围时有鸣叫声）持续时间约2秒自行消失，随之回复到预置状态。绿色指示灯点亮期间撤下已测放电管，预置电压恢复后再接入待测放电管进行下一次测试。

　　c) 连续测量,将“单次/连续”开关置低位（连续位），便可连续测量。

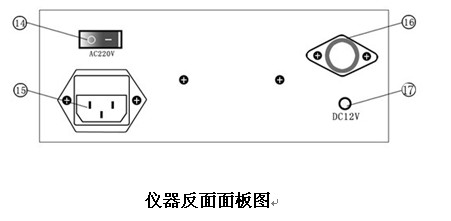

　　测试完毕,点击“高压”键关闭测试电压,将背面板电源开关置”OFF”位关闭电源。使用外接DC 12V直流电源时应将电源线撤除。

　　1、本机设置了量程(测试范围)调节功能。在使用中，即可尽可能降低测试电压以降低能耗,延长仪器寿命,减小安全危害。又可减少测试时间，提高工效。并可用来分组筛选，检验判别。用户可充分合理利用这一功能。

　　预置电压调节范围： 0V ～ 1800V

　　量程电压调节范围： 100V ～ 1999V

　　量程设置或测试值超过1999V,显示器显示溢出信号“1”。

　　注：实际输出1700V。

　　2、 放电管测试的预置电压值就是100V/S速率上升电压的起始值,也是测试范围的下限值。压敏电阻测试的预置电压只作量程下限值用于判定,实际的测试范围下限值始终从0V起始。

　　3、 预置电压设置应低于量程上限电压。否则，测试电压将处于量程（上限值）限制控制状态。在放电管测试时，绿灯将被反复点亮，并伴有超量程声响提示。此时，将预置电压降低即可将高压置于预置状态。

　　4、本机测试电压可高达1700V,应保持面板、测试线及工作台面的清洁与干燥,以免因泄露电流、电弧、电晕而引起测试出错。

　　5、必须采用二相三线电源插座,地线应完好接地。

　　6、 操作人员应采取必要的高压防护措施,以免高压电击伤人。
