蓄电池巡检仪

蓄电池巡检仪结构

• 　　1）监测主机：

  　　一台监测主机可以管理两组蓄电池，可以完成对不同只数蓄电池组的监测管理。采集电池组的电压、电流、环境温度。采集单电池电压和内阻。具有远程（集中）管理RS-485接口、RS232接口、操作键盘、汉字（或数码、字符，因规格型号而异）显示面板、声光报警及报警接点输出。实时显示电池数据，存储数据，查询数据，智能分析数据，对异常的电池运行情况进行及时报警。数据传输，把采集到的数据通过RS232接口上传到PC机中。

  　　2）客户端监测软件：

  　　直观显示电池实时数据，强大的后台数据库存储历史数据，可以 方便地查询历史数据，智能分析数据，通过图表曲线方式直观显示各种数据，并自动生成数据报表。对异常的电池运行情况进行及时报警，并详细报告报警信息，报警结束后保存报警信息，给维护人员提供了电池维护的参考。操作人员按权限进行管理，与监测中心软件共同使用，通过网络实现远程集中监控。

  　　3）服务器端软件：

  　　可以对所监测的所有的局站或机房的电池进行各种数据处理，所具有的数据处理功能与客户端类似，功能十分强大，对所有的异常的电池运行情况进行及时报警，并详细报告报警信息，报警结束后保存报警信息，给维护人员提供了电池维护的参考。操作人员按权限进行管理，与客户端软件共同使用，通过网络实现远程集中监控。实现了在监测中心就可以监测到所管理的所有电池组，并且不受空间和时间的限制。辅助部件系统进行安装所需的附件，测试线和传感器等。

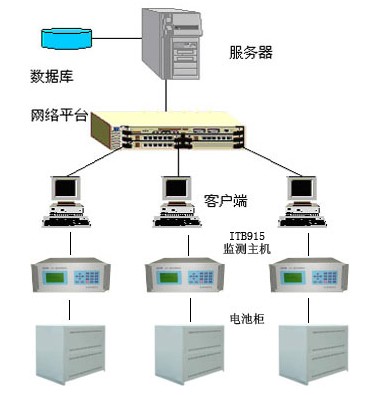

  蓄电池巡检仪网络图

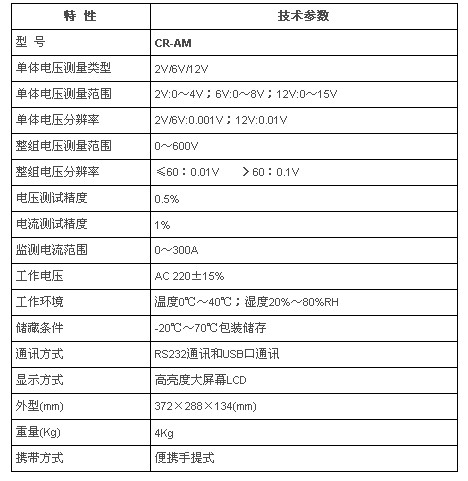

蓄电池巡检仪参数

蓄电池巡检仪功能

• 　　·在线监测功能： 在电池组处于在线放电、均充、浮充等状态下，对电池组进行实时监测；包括整组电压、单节电池电压、整组充放电流、整组充入容量、整组放出容量、监测时间等；可同时对4组电池进行在线监测，用户可设置监测电池节数(最多240节)。

  　　·可外接我公司的CR-AO蓄电池智能负载，实现恒流放电测试和容量、内阻快速测试功能。可同时接多个智能负载以满足不同容量的蓄电池。

  　　·可保存10组监测数据；用户对数据可进行查询、删除及U盘导出操作。

  　　·当外接我公司的CR-AO蓄电池智能负载时，可保存10组恒流放电数据，99组容量内阻快测数据；用户对数据可进行查询、删除及U盘导出操作。

  　　·计算机可通过串口与仪器连接，对仪器进行控制和实时监测，并进行图形分析。

  　　·人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。

  　　·海蓝色高亮度大屏幕液晶显示器，显示效果清晰优美。

  　　·上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
