地网接地阻抗测试仪

　　近些年来，国内多处变电站因雷击形成扩大事故，多数与地网接地电阻不合格有关，因此，必须大力加强对地网接地电阻的定期监测。

　　运行中变电站地网接地电阻的测量，由于受系统流入地网电流的干扰以及试验引线线间的干扰，使测试结果产生较大的误差。特别是大型接地网接地电阻很小（一般在0.5Ω以下），即使细微的干扰也会对测试结果产生很大的影响。如果对地网接地电阻测试不准确，不仅损坏设备，而且会造成诸如地网误改造等不必要的损失。目前，测试接地网接地电阻的方法很多，其中主要是工频大电流法和异频电源法两种，为了提高测量精度，前者采用增大测试电流来增大信噪比的办法减小干扰的影响，但增大测试电流使得设备笨重，而且并不能完全解决干扰问题；后者主要靠改变测试电流频率（一般为120Hz左右），从而避开50Hz工频干扰，但这种方法无法消除测试引线线间干扰，特别是采用架空线作为测试引线时，误差相当大。这时候，地网接地阻抗测试仪的功能特性就显得非常重要了。

　　本仪器采用电压电流法测量地网的接地电阻值，布线方式采用三极法。

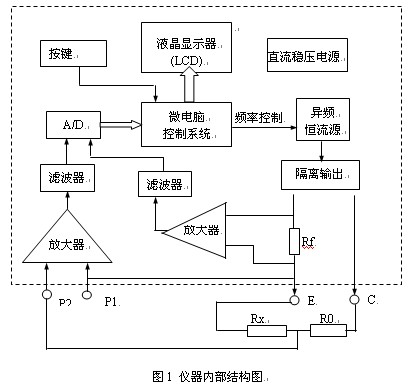

　　仪器硬件结构简图如图1所示。在一次测量过程中采用异频多电源进行测量，计算机控制电源的输出频率并通过计算机数据采集和数据处理，消除了测量引线线间的干扰影响。本仪器还采用硬件滤波技术及软件滤波技术来降低工频干扰给测量结果带来的误差，进一步提高了信噪比，使得仪器测量结果更加稳定可靠。

　　1、 测量范围：0～10Ω

　　2、 测量精度：2％

　　3、 回路电阻范围：5—100Ω

　　4、输出电流有效值：1.0A

　　5、最大输出电压：100V

　　6、测量线要求： 电流线≥1.5mm 　　电压线≥0.8mm

　　7、供电电源：AC220V±10％，50Hz

　　8、外形尺寸：420×320×195

　　9、仪器重量：6kg

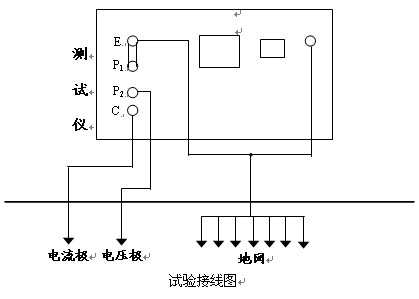

　　1、按下图所示接好线；

　　2、检查接线无误后，打开AC220V电源开关，此时液晶屏显示“开始测试?”

　　3、按下确认键,仪器开始测量，屏幕显示“正在测量，请稍候…”约40秒后，测量完成，显示测量结果。此时按“设置”键可选择“打印”或“返回”，按“确认”键可执行所选择的操作命令。

　　4、测量结束后请关掉仪器电源，再拆除连线。

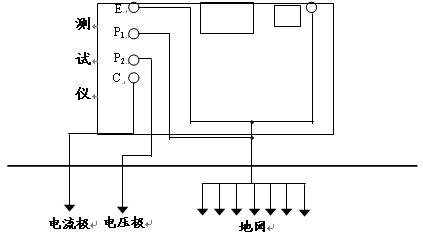

　　注意：当地网接地电阻较小时(≤0.5Ω),为了提高测量精度,减小仪器与地网测量引线电阻及接触电阻对测量结果的影响,可将E、P短路片解开，按图3方法接线。
