HomeRF

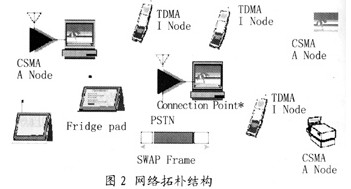

　　网络的拓扑结构如图2所示。连接点CP（Connection Point）为网络的核心。

　　CP有两种类型：CSMA节点（带电源管理）＋TDMA网络管理；仅仅是CSMA＋电源管理。

　　与PSTN的连接可以是模拟信号、ISDN等。UDSL、CDSL、Cable Modem这样的连接可以引入IWU与PC进行通信。CP和PC之间的接口可以是USB、PC卡、PCI等。

　　网络设备也有两种类型：TDMA同步设备，称为I节点，要求延时小的设备，如电话等。CSM异步设备，称为A节点，可以使用TCP/IP协议的设备，如冰箱等。

　　在连接点（CP）的控制之下，SWAP系统即可以作为AD－DOC网也可以作为管理网。在AD网中只支持数据通信，所有节点都是平等的，网络的控制指令发布到网络的各个节点。对于交互式通话这样的时间敏感性业务，连接点要对网络进行调度。CP提供连入PSTN的网关，它可以通过象USB这样的标准接口与PC相连，从而支持增强型话音和数据业务。SWAP还可以用CP进行电源管理，通过采用定时唤醒查询的方式来延长电池寿命。

　　网络最大可以容纳127个节点，这些节点可以是以下四种类型的任意一种混合型：

　　（1） 支持话音和数据的接入点。

　　（2） 仅仅使用TDMA业务与基站进行通信的话音终端。

　　（3） 数据节点，使用CSMA/CA业务与基站或其它数据节点进行通信。

　　（4） 两种业务（TDMA，CSMA/CA）都可以使用的话音和数据节点。

　　SWAP的帧结构如图4所示。

　　TDMA/CSMA的混合帧带重发的I节点最多可达4个。无限制的虚拟A节点。如果是话音业务，由CP发出的信标确定帧结构。

　　1．支持的站点数

　　每个网络最高可达127个设备

　　2．使用2.4GHz　ISM频段

　　跳频（FH）扩频，每秒50跳。

　　100mW发射功率，通信距离150英尺，典型的家庭庭园范围。

　　在微波炉开启的情况下能很好地工作。

　　3．数据速率

　　使用2FSK时为1Mb/s，使用4FSK时为2Mb/s，可以与DSL，Cable, modem进行匹配。

　　计划到2000年达到10Mb/s的速率。

　　4．与TCP/IP网络协议进行了很好的结合

　　分组结构很容易与以太网结合。

　　支持广播、多点传送和分组，48位IP地址，允许同一区域的多个网络并行操作。

　　5．接近有线话音质量的连接

　　基于32kb/s的ADPCM和DECT呼叫处理。

　　6．话音连接数：6条全双工通信

　　7．数据保密性

　　采用Blowfish加密算法，提供基本的和增强性两种保密级别。

　　使用24位的网络ID号（基本功能），MAC层使用56位密钥加密（可选）。

　　支持高密度住宅区。

　　8．数据压缩：采用LZRW3－A算法

　　9．对移动设备提供强大的电源管理功能

　　10．简化了物理层协议，降低设备费用
