PIC 单片机试验板

　　1、 A/D 转换功能

　　PIC16F877A 单片机内有8 路10 位A/D 转换 通道，在这里用了1 路RA5，通过调节试验板上 的R5 电位器，可提供0～5VDC 的A/D 转换信号。 光盘资料提供了A/D 转换的演示软件（AD.ASM）， 将RA5 端口的电压信号经A/D 转换后，通过SPI 串口显示在四位数码管上。

　　2、键盘

　　在单片机的应用中，常通过键盘输入数据 或对程序的进程进行管理，试验板提供了标准的 4×4 矩阵式按键，采用的是RB 口的8 个I/O 口， 在程序编程时可利用RB 口的电平变化中断功 能。光盘资料提供了按键输入的演示程序 （KEY.ASM），并提供了按键防抖处理的一般方 法。

　　3、数码管显示

　　数码管显示是人机对话的重要环节，可显 示单片机的运行状况、结果及参数。试验板提供 了四位静态数码管，为了节约CPU 资源，利用了 单片机串行的扩展口SPI 和移位寄存器 74HC595A，实现数码管的静态显示。通过级连的 方式，把4 个74HC595A 芯片连在一起，形成一 个32 位的移位寄存器，每个74HC595A 芯片的并 行输出显示数据，再用单片机的一个端口作为锁 存控制，这样就可以通过编程实现显示功能。光 盘配有数码管显示的演示程序（DISPLAY.ASM）。

　　4、液晶显示

　　液晶显示除了可实现低功耗显示外，还可 以实现LED 无法显示的图案、文字及动画等。试 验板采用ST7920A 驱动器驱动的LCD，具有8192 个16×16 点的中文字符和128 个16×8 点宽的 字母符号，另外绘图显示画面提供一个64×256 点的绘图区域，可以和文字画面混合显示。LCD 具体应用可参考光盘资料的液晶显示器的使用 手册ST7920.PDF，另外光盘配有液晶显示中文 的演示程序（LCD.ASM）。

　　5、D/A 输出（可选件）

　　本试验板预留了D/A 转换器件的位置，D/A 转换芯片采用MAX518，它和单片机的IIC 总线 接口扩展一路D/A 输出。

　　6、EEPROM 读写

　　EEPROM 在工控应用中，主要是存储有关参 数、运行结果等，另外可配合键盘、显示界面对 参数进行修改。本试验板提供了一个ATMEL 公司 的93C46 EEPROM，通过单片机的SPI 串行口与 其进行通讯，光盘资料提供了93C46 的读写演示 程序(93C46R&W.ASM)，对于没有SPI 串行口的单 片机，光盘资料提供了软件模拟SPI 读写93C46 的演示程序（spimn40.asm）。

　　7、捕捉方式，PWM 方式

　　试验板提供了捕捉信号外部接口 （CCPIN），可对脉冲信号进行捕捉，进行数字处 理，可用于转速、频率、计数等试验。光盘资料 提供了频率测量的程序（freq.c C 语言）。 PWM（即脉宽调制）在工控上有很广泛的 应用，利用其控制IGBT，可实现直流电机的调 压调速和交流电机的变频调速。本试验板的PWM 输出信号控制蜂鸣器，可根据蜂鸣器发出的声 音，感觉信号的频率及脉冲宽度的变化。

　　8、串行通信接口

　　SCI 本试验板采用MAX232 驱动PIC16F877A 的 SCI 接口和标准RS-232 电平接口，实现单片机和 PC 机之间的数据交换和通讯。

　　9、实时时钟信号

　　试验板提供了一个32.768KHz 晶振作为时 钟信号，利用它定时器在单片机进入睡眠时也能 继续计数或计时，在计数时间到时，将单片机从 睡眠状态唤醒，运行日历时钟程序，更新日历记 录。

　　10、ICD 接口

　　试验板提供了ICD 标准接口， 可与MICROCHIP 的ICD 和ICD2 配合使用，可对FLASH 型单片机进行在线编程和调试，实时监测程序运 行情况。具体应用请参看ICD2 说明书。

　　11、其他功能

　　试验板还提供了其他一些试验功能，例如： 开关量的输入与输出（输出可由发光二极管观 察），手动复位，看门狗复位等。另外用户还可 以在试验板搭建自己的电路，与各功能模块进行 电气连接。

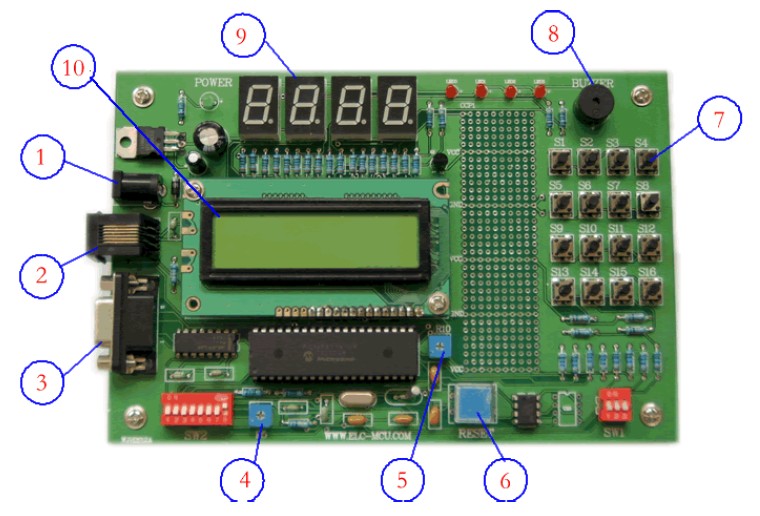

      1、试验板工作电源接口

　　2、ICD2 接口

　　3、RS232 接口

　　4、A/D 转换电压调节电位器

　　5、LCD 对比度调节电位器

　　6、复位按钮

　　7、4×4 矩阵键盘

　　8、蜂鸣器

　　9、数码管

　　10、LCD 显示器
