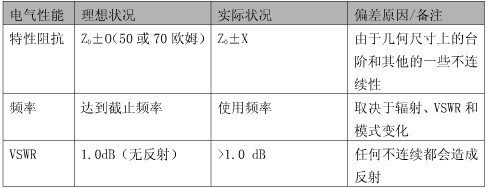

实际的电性能取决于电缆的性能、电缆的接触、连接器的几何尺寸、内导体的接触等等。同轴线的最大频率必须是传输线中最薄弱的元件的最大使用频率,因为它取决于所有元件而不是某个元件。举个例子,某个射频连接器的使用频率是10GHZ,与它相连接的电缆的使用频率是5GHZ,此组件的最大使用频率是5GHZ。所有因素的综合决定了整个传输线的使用频率。

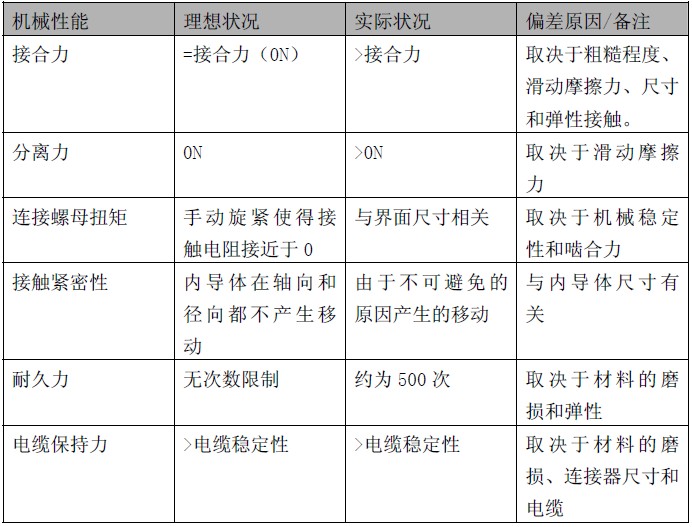

制造过程中的各种元件的加工方法决定了射频连接器的机械性能和电气性能。在考虑机械性能的同时也要考虑到生产的数量和规模。研究特定性能达不到要求的原因是十分重要的,这种分析有助于避免下一次错误的发生。
另一方面,射频连接器越小,制造越困难,制造成本越高,精度和误差越差。以后的工业应用之中对,小型,优异,便宜的电子元件的需求还会越来越大。
1、小型化:随着整机系统的小型化,RF连接器的体积愈来愈小,如SSMB、MMCX等系列,体积非常小。
2、高频率:美国HP早在几年前就已推出频率已达110GHz 的RF连接器。国内通用产品使用频率不超过 40GHz。软电缆使用频率不超过10GHz,半刚电缆不超过20GHz。
3、多功能:除起桥梁作用外,兼有处理信号的功能,如滤波、调相位、混频、衰减、检波、限幅等。
4、低驻波、低损耗:满足武器系统和精密测量的需要。
5、大容量、大功率:大容量、大功率主要适应信息高速公路的发展需要。
6、表面贴装:主要适应SMT技术(表面贴装技术)的发展需要,并有利于简化多层印制板的布线结构设计。
