CD4040构成的镉镍电池充电电路

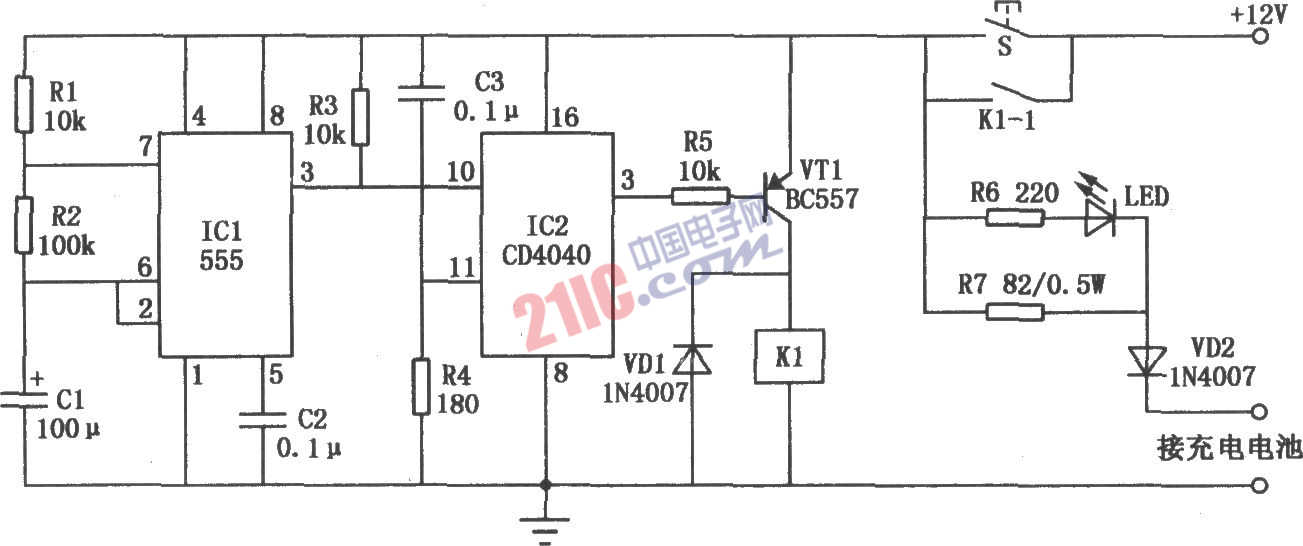

CD4040计数器芯片构成的镉镍电池充电器如图所示。它可对四节容量为500mA的镉镍电池串接充电，充电电流为50mA，充电时间为l.5个小时，并具有充电完成后自动断电的功能。555时基电路构成时钟信号发生器，产生l0Hz的方波信号，其周期为6秒钟。当接通电源时，由于IC2的③脚输出低电平，因而使半导体管VT1导通，并使继电器Kl吸合工作，触点K1-1闭合，开关S处于自保。此时充电电流流向电池，并开始向电池充电。状态指示灯LED被点亮，表示充电正在进行。

CD4040计数器构成分频器及充电电路。在接通电源的同时，ICl产生的时钟信号输给IC2的⑩脚，IC2开始计数。由于IC2被接成8192：1的分频器，所以，只有在计数脉冲达到8192个时IC2的③脚才会由低电平变为高电平，使VTl截止，Kl停止工作而释放触点K1-1，使其变为断开状态，从而停止了充电。VD2是用来防止电池电流倒流入电路的。
