阻容吸收器

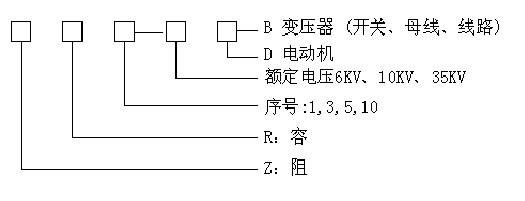

阻容吸收器型号说明

阻容吸收器结构

• 　　阻容吸收器为四极式，A、B、C三相为一体，用高压电缆引出,大大缩小相间距离及外形尺寸。电阻采用特制非线性电阻，与电容器隔离安装。电容器为干式，极间采用国外优质聚丙烯金属化镀膜，具有自愈功能。各个电容器单元联接后采用环氧树脂灌封，分层隔断。外壳为阻燃绝缘材料。新型阻容吸收器采用了非线性伏一安特性十分优异的金属氧化物电阻片，其具有良好的陡波响应特性，残压低，容量大，保护大气过电压可靠性高。新型阻容吸收器通用接线法如下图所示。

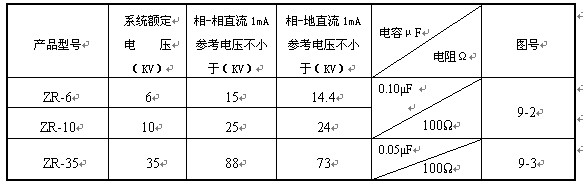

阻容吸收器技术参数

阻容吸收器优点

• 　　体积为原体积的1/5，采用全封闭结构测量，无需测量电阻和电容；节能；不受电网中高次谐波的侵扰；不会向电网提供附加的接地电容电流；有利于消除谐振过电压；性能稳定，不受大气条件影响；不受正常持续运行电压的影响；当单相接地以及由其产生的间歇性弧光接地产生可能危害设备的过电压时，新型阻容吸收器动作，有效保护了电气设备的绝缘；采用四极式接法，既能保护相对地又可保护相间绝缘。相信在不远的将来，一定得到更广泛的应用。

阻容吸收器使用条件

• 　　1、适用于户内、户外。

  　　2、环境温度：不低于-25℃，不高于+40℃。

  　　3、海拔高度不超过4000mm。

  　　4、相对湿度：不大于98[%]（25[%]）。

  　　5、电网频率：58~62Hz（60Hz系统），48~52Hz（50Hz系统）。

  　　6、ZR阻容吸收器最小公称爬电比距不小于30mm/kv，能适用于重污秽场所使用。

阻容吸收器用途

• 　　真空断路器、真空接触器在关合、开断电动机、电抗器和变压器等感性负载时，容易产生截流过电压、多次重燃过电压以及三相同时开断过电压。这种真空断路器操作过电压的有效保护设备是阻容吸收器。但阻容吸收器在防雷方面有缺陷。避雷器虽然可以防雷，但又对保护真空断路器操作过电压有缺陷。新型阻容吸收器和避雷器的有机结合，是有效保护上述操作过电压和大气过电压的专用设备，具有了阻容吸收器和避雷器的双重功能，保证电气设备的安全正常运行。可以广泛地用于真空断路器操作的电动机、电抗器、变压器和配电线路中。
