1.该表应用的是CMOS双积分A/D转换技术,能自动归零和进行极性选择,超量程显示。

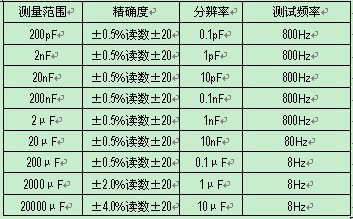

2.测量范围从0.1pF到20,000τF,分为9档.
3.最大显示:“1999”即3 1/2位
4.采样速率:每秒2~3次
5.归零调节:手动
6.电源:6F22 或 NEDA 1604型9V 叠层电池
7.低电池显示:显示符号“”
8.保持精确度工作温度: 25℃±5℃
9.工作环境:温度0~40℃,相对湿度≤85[%]
10.储存环境:温度-10~50℃,相对湿度≤85[%]
11.外形尺寸:69x138x31mm(包括保护套)、重量:约 170克(包括电池)
操作前注意事项:
1.开机检查电池使用状况,如果电池电压不足,“”符号将出现,这时应更换电池再进行测量操作。
2.测试之前,功能开关应置于所需量程。
3.测试时测试表笔应与被测点可靠接触。
4.不准许被测值超过说明书的负载极限。
电容测量:
1. 选择好需测量的档位,并固定。
2.使用调节旋钮,将数值调零。
3.将黑色表笔插入标有“-”号的插孔,将红表笔插入标有“+”号的插孔.
4. 确保电容表和两根表笔联结,将表笔和被测物连结。注意电容的极性! 读取显示数据。
注意:
1.如果在测试时你不知道测试对象的数值大小,请将档位调至200nF,然后再根据数值进行进一步测量。
2.如果电容短路,表会超量程,显示“1”。
3. 测试小电容时可将被测电容直接插入表上的插孔中,而不用表笔,会得到较好的精确度。
更换电池
注意:
a. 当液晶显示器上显示“”符号时说明电池工作电压低,应及时更换。
b. 为防止触电危险,在打开仪表机壳后盖前应将表笔离开被测电路,并关断电源开关。
1.旋出紧固后盖的螺钉,打开后盖,取出旧电池。
2.装入同型号的9V新电池,注意极性正确。
3.盖上后盖,并用螺钉紧固。
4.如果长时间不用仪表,应取出电池。

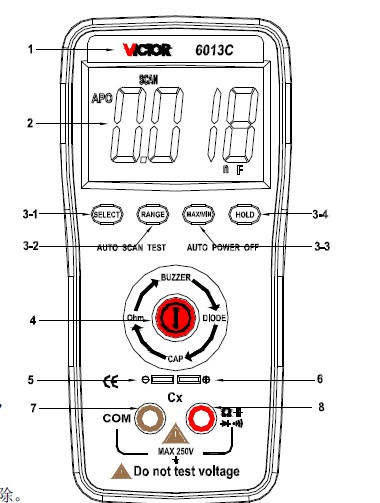

1.仪表型号。
2. LCD屏显示区。
3.功能按键:用于选择各种测量功能。
3-1.SELECT:按键开关,用于选择各种测量功能。
3-2.手动量程选择开关,开机时为自动识别,按SELECT进入自动测量,触发“RANGE”键,自动/手动量程切换,在手动量程模式下, 触发“RANGE”键,每按一下往上跳一档,到最高档时再按此键又跳到最低档,依次轮回。如按此键超过2秒,退出手动量程,进入自动量程测量状态。
3-3.开机时为自动识别,按SELECT进入自动测量, MAX/MIN:最大值,最小值,按下此功能,进入MAX模式,此模式保持测量的最大值:再按一下此键进入MIN模式,此模式保持最小值,进入MAX/MIN模式后,显示器显示当前値。按MAX/MIN键2秒后,退出MAX或MIN测试。
3-4.HOLD:读数保持,按此键显示值被锁定,再按此键锁定状态被解除。
4.电源开关。
5.-输入插片:测量电容负输入端。
6.+输入插片:测量电容正输入端。
7.COM 输入孔:负输入端,插入黑表笔。
8. 输入插孔:测量电阻、电容、二极管以及通断测试的正输入端,插入红表笔。
1.在使用仪表前请仔细阅读使用说明书。
2.检查仪表壳体,应无破裂损坏现象;表笔绝缘应完好无损,无断线脱头和铜线裸露现象。
3.按测量需要,应将量程功能开关置于正确位置。
4.测量时表笔接入被测电路应先接黑表笔,表笔与被测电路分离时应先断开红表笔。
5.当改变量程或功能时任何一根表笔均要与被测电路断开。
6.为避免损坏仪表,不要输入超过各量程档所规定的最大值。
7.当使用仪表进行测量时,绝对不要打开后盖, 以免有触电的危险。
8.在测量高于60V直流和30V交流以上电压时,应谨慎小心避免触电。
9.在更换电池前,应使表笔脱离被测电路。
10.不要改变仪表内部电路,以免损坏仪表危及安全。
11.应避免在直射阳光,高温高湿,易燃易爆以及蒸汽和粉尘大的环境中使用和存放。
该仪表是一台精密仪器,使用者不要随意更改电路。
1.请注意防水,防尘、防摔。
2.不宜在高温高湿、易燃易爆和强磁场的环境下存放、使用仪表;
3.请使用湿布和温和的清洁剂清洁仪表外表,不要使用研磨剂及酒精等烈性溶剂。
4.如果长时间不使用,应取出电池,防止电池漏液腐蚀仪表;
5.注意电池使用情况,当LCD显示出“ ”符号闪烁时,应更换电池;
步骤如下:
1)拧出后盖上固定电池门的螺丝,退出电池门;
2)取下1.5V电池,换上两个新的电池,虽然任何标准1.5V电池都可使用,但为加长使用时间,最好使用碱性电池;
3)装上电池门,上紧螺丝;
