1、保护功能:过流、堵转、三相电流不平衡、断相、过压、欠压、漏电、短路等故障保护。
2、设定功能:可现场设定额定电流、起动时间、过压值、欠压值、过流动作时间、堵转电流对额定电流的倍数、漏电电流值、通讯地址号、三相电流不平衡百分比、电流互感器的额定电流比。
3、显示功能:通电时显示STOP;检测状态时循环显示A、B、C三相电流值;保护状态时过流、过压、欠压值记忆显示,故障各类别字符提示显示;设置状态时显示各故障字符及设定值。
4、通讯功能:通过串行数字接口,实现信息传送,一台上位机(PC)可接256台保护器,并可对每台电机进行参数设定,启停操作,便于自动化管理。
5、追忆功能:可存储近期电机所发生的三次故障原因,并可按移位键取出最近一次电机发生的故障代号,再按一次显示前一次故障代号。
1、测量范围:电流0~9999A,电压AC150V~AC500V。
2、测量精度:1.5级。
3、保护触点容量:AC220V/5A,电寿命≥105次
4、起动时间整定范围:1~99S,在起动时间内,只对断相、过压、欠压、短路、漏电及三相电流不平衡进行保护。
5、过压保护:当工作电压超过过压设定值时,动作时间5.0S。
6、欠压保护:当工作电压低于欠压设定值时,动作时间10S。
7、断相保护:当任何一相或二相断开时,动作时间2.0S。
8、不平衡保护:当任何两相间的电流值相差≥30[%]时,动作时间2.0S。
9、堵转保护:躲过电动机启动时间自动投入,当工作电流达到额定电流的3~8倍时,动作时间2.0S。
10、短路保护:当工作电流达到额定电流的10倍以上时,动作时间0S,装置闭锁跳接触器功能,利用熔断器或断路器来切除故障电流(如需多重保护功能可设一组常开触点串入空气开关的分励脱扣线圈回路,正常出厂不带此触点)
11、漏电保护:漏电电流≥50mA时,动作时间0S,漏电电流值可根据用户需要按设定值序号自行设定,设定值序号对应的漏电电流值见表。(如需常开触点J2动作的在订货时注明,正常出厂常闭触点J动作)。

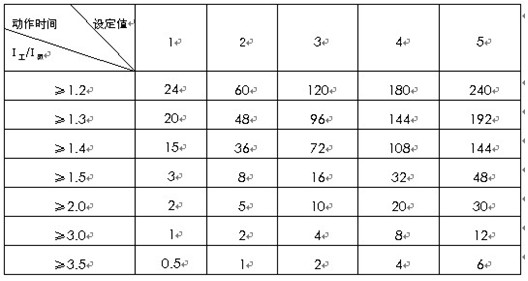

12、过流保护:躲过电动机启动时间自动投入,过流保护动作时间为反时限特性保护,保护动作时间可根据用户需要自行设定。设定值序号对应的电流倍数与保护动作时间特性见表。
1、电流传感器卡式结构,安装勿须拆卸主回路,提高现场安装效率。
2、整机模块化结构、传感器与主体可组合成一体,无需再装电流互感器;也可分离安装,主体外形尺寸参照国际仪表装置标准。
3、高清晰度宽温LCD显示,并具有背景光。
4、应用微机和数字处理技术,因此测量精度高,线性好,故障分辨准确可靠,整机抗干扰能力强,并具有诊断功能。
5、E?PROM存储技术,实现参数电设定,掉电后设定参数仍保存下来,勿须再设定。
6、配有RS485串行数字接口,便于与上位机(PC)进行数字通讯。
7、一机多用,可取代电流表,电压表,热继电器、电流互感器、时间继电器和漏电继电器等。

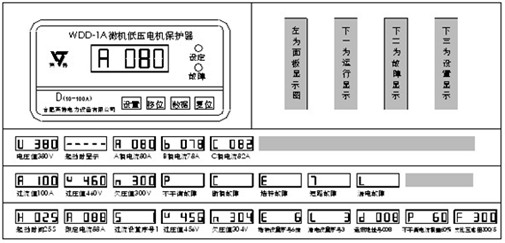

1、操作键功能说明
设置键:选择设定类别。
移位键:在设置状态下按此键选择欲设定的字位(该位闪烁),通过数据键修改参数。在正常状态下,按移位键,显示以前所发生的故障代号,按复位键退出。
数据键:在设置状态下按此键一次,闪烁位加1,在电动机正常运行时,按此键显示电压值,再按一次复位键恢复电流显示。
复位键:在设置状态下按复位键退出设置状态;保护动作后按此键保护器复位,启动后重新工作;在正常运行时,按此键暂停电流循环显示,只显示当前某相电流值,再按此键,恢复电流循环显示。
2、运行操作
保护器接入工作电源后,LCD显示STOP;电动机启动后LCD显示“――――”,启动状态过后,进入运行状态,LCD首位显示电流相代号,后三位显示电流值;此时按数据键,显示电压值、若按复位键固定显示某相电流值,在此前提下,再按复位键,则恢复正常电流三相循环显示。

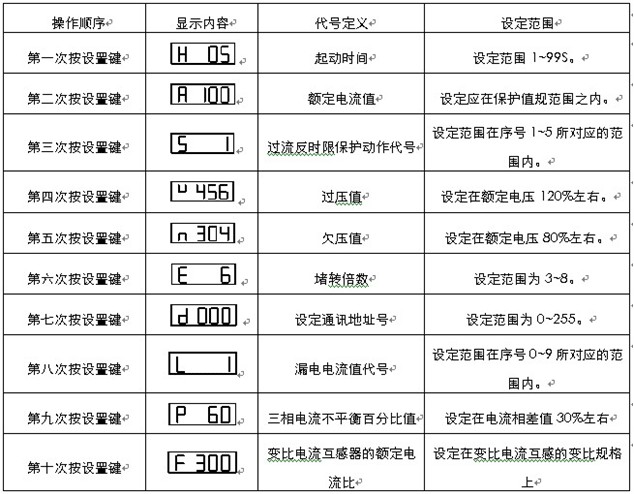

3、保护参数设置
在电动机起动及运行时,按设置键无效。不起动电动机,保护器接通电源按设置键选择设定类型,此时设置指示灯亮,然后依次按移位键,选择数据移位,按数据键进行数据修改,某参数设定完毕,再按设置键,进入下一项设置状态,直至结束。所有参数设定完毕后,按复位键,退出设置状态,显示STOP。
设定完毕,再按复位键,退出设定状态,保存设定值。
4、设置、运行及故障指示
保护器检测到电机故障时,LCD首位显示相应的故障代号,在发出跳闸信号前不停闪烁,动作后显示相应的故障类型及电机电流、电压值,故障指示灯亮。
