分压器主要用于现场交、直流高压测量，是取代静电电压表的最佳直读高压测量设备。它的产品种类多样，主要有以下分类及用途。
一、分压器的分类
1、按使用系统分
a）试验室用；
b）电力系统用。
2、按被测电压分
a）交流电压分压器；
b）冲击电压分压器；
c）直流电压分压器；
d）可测上述电压2种或2种以上的混联多用分压器。
3、按分压阻抗元件分
a）电容分压器；
b）电阻分压器；
c）阻容分压器。
二、分压器的用途：
分压器作为高电压测量系统主体的转换装置，将高电压转换成低电压，以供测量。
一、分压器的特点：
1）分压器采用高精度电阻，电容组合件，特种工艺灌封，干式密封，不存在漏油问题。
2）输入阻抗高：降低了测试电流、功耗小，使产品体小质轻、性能稳定、测量精度高。
3）分压器、多值千伏表及专用电缆全部安放在一个铝合金箱内，安全可靠、便于携带和运输。
4）多值千伏表可直读直流平均值，交流峰值，真有效值，峰值 等电压值。
5）150KV以上采用有机复合绝缘外套，增加了表面爬距，大大降低了产品高度，使用携带更加方便。
二、分压器技术指标
1、精 度：DC（±1.0[%]＋1个字） AC （±1.5[%]＋1个字）
2、分压比：150KV以下 1000：1 200KV以下 10000：1
3、电气强度：1.2倍工作电压
一、使用环境
1、温度：0℃～40℃ 2、湿度：25℃时不大于85[%]
二、使用方法
1、打开箱盖，箱盖上装有多值千伏表及专用电缆，提起箱体，分压器就安装在箱底上。
2、先将地线与分压器接地柱接牢，再将专用电缆的一端接分压器，另一端接多值千伏表。
3、将被试品与分压器均压环牢固联接。
4、检查接线无误，严守操作距离，接通高压即可进行测量。
5、多值千伏表读数单位为“KV”首先按下电源键，显示“O”。按下DC 直流键显示直流电压值；按下AC峰值键显示交流峰值；按下AC真有效值键显示交流真有效值；按下AC 峰值 键显示峰值 电压值。
6、多值千伏表显示窗口，若左上角显示“←” 时，说明9V电池应更换。
三、注意事项
1、试验现场不得有杂物，以免影响测量精度。
2、地线必须联接牢靠，确保安全操作距离。
3、试验完毕必须充分放电，显示“O”后，试验人员才能进入现场。
4、严禁超额定电压使用。
5、保证设备表面清洁，存放在阴凉、干燥处。
产品需要计量校对时，松开面板固紧螺钉，参看图一、图二：

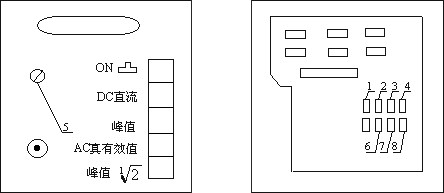

多值千伏表正视图 图一 多值千伏表后视图 图二
1、校对直流电压值：先调零，调图一中的电位器“5"然后校准，调图二中的电位器“1"。
2、校对交流真有效值：先调零，调图二中的电位器“6"，然后校准，调图二中的电位器“2"。
3、校对交流峰值：先调零，调图二中的电位器“7"，然后校准，调图二中的电位器“3"。
4、校对交流峰值 ：先调零，调图二中的电位器“8"，然后校准，调图二中的电位器“4"。
