温湿度控制器

温湿度控制器的主要参数

• 　　1. 温度传感器：

  　　精度:±0.5℃

  　　显示分辨率：±0.1℃

  　　测量范围：-40℃-120℃

  　　湿度传感器：

  　　精度：±3[%]RH

  　　显示分辨率：±0.1[%]RH

  　　测量范围：10[%]RH-90[%]RH（保证精度）

  　　供电电压:AC220V±10[%] 50Hz

  　　测控范围:-40～100℃(温度),10～100[%]RH(湿度)

  　　温度启控:键盘自行设定上下限.

  　　湿度启控:键盘自行设定上下限.

  　　输出容量:AC220V/5A(阻性)

  　　体积:72×72×110mm3

温湿度控制器的原理

• 　　温湿度控制器主要由传感器、控制器、加热器（或风扇等）三部分组成，传感器检测箱内温湿度信息，并传递到控制器由控制器分析处理：当箱内 的温度、湿度达到或超过预先设定的值时，控制器中的继电器触点闭合，加热 器（或风扇）接通电源开始工作，对箱内进行加热或鼓风等；一段时间后，箱 内温度或湿度远离设定值，控制器中的继电器触点断开，加热或鼓风停止。除 基本功能外不同型号还带有断线报警输出、变送输出、通信、强制加热鼓风等 辅助功能。

温湿度控制器的使用

• 　　1、按说明书接线，通电后，红色指示灯亮，满足加热条件时绿灯亮，表示加热器工作。

  　　2、按下面板上“测试”按钮可进行强制加热，同时可检查加热器是否断线。加热时如发现断线，绿灯亮，报警输出接点闭合。“测试”是自锁按钮，除在需要强制加热时按下，一般在平时运行时请将“测试”按钮置于弹出位置。

  　　3、如需试验凝露感湿后的加热工作情况，在温度＞20OC 环境中，可将湿度传感器放入冰箱约5 分钟后取出，来模拟凝露条件，或用对湿度传感器哈气的方法进行，观察凝露条件下的工作情况。

  　　4、安装时注意保护传感器及接线，以免松动造成控制器不能正常工作。

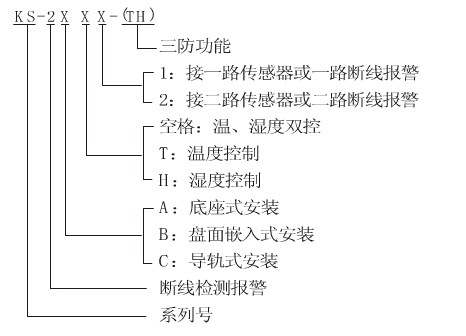

温湿度控制器的型号说明

温湿度控制器的注意事项

• 　　1) 留存足够的通风空间.

  　　2) 避开易发生热量的器部件,如变压器,大功率电容等.

  　　3) 尽量远离高压和大功率设备及布线

  　　4) 为减少噪声干扰,需输入选用屏蔽电缆,接地良好.

  　　5)通信线缆和信号线缆应与设备电源线分开.

  　　6) 控制器的安装应尽量保持水平,便于其正常散热

  　　7) 固定控制器时,安装支架不宜过紧或过松.

  　　9) 如需在低于 0°C 条件下工作,控制器应先在室温下预热 2 小时;否则会导致其功能 失常或损坏。
