电流互感器现场校验仪

　　采用320×240点阵大屏幕触摸式彩色液晶，显示屏视角大，自带长寿命背光照明，在任何环境下均可清晰显示；

　　接线图直接显示，方便直观。测量过程中量程自动切换；

　　具有仪器故障自检和报警功能，具有过压、过流保护功能；

　　可自动完成对JJG313-94《测量用电流互感器检定规程》所规定的全部测量点的误差测量，满足JJG169-93《互感器校验仪检定规程》的要求；

　　具有测量结果数据存储功能、数据容量不小于1000组，且数据可以保存到U盘中；

　　具有通讯功能，能将测得数据通过U盘，传送到电能计量管理系统，上位机软件操作方便，界面友好；

　　仪器无需外接标准电流互感器和升流器,便于携带,非常适合现场测试使用。

　　● 环境温度:0℃—40℃。

　　● 环境相对湿度不超过80[%](23℃)。

　　● 工作电源: 电压: -220V±10[%],波形畸变小于5[%] 频率:50Hz±2[%]。

　　● 使用时电源不应有电脉冲冲击,周围不应有与工作无关的强磁 场。

　　电流互感器测量变比范围：5～25000/5A和5～5000/1A

　　二次负荷容量：5～100VA

　　准确度等级：0.02级

　　装置中标准互感器的准确度等级为0.02级

　　互感器校验仪准确度等级为2级

　　工作范围： 电流：1[%]-120[%]In  （In=5A，1A）

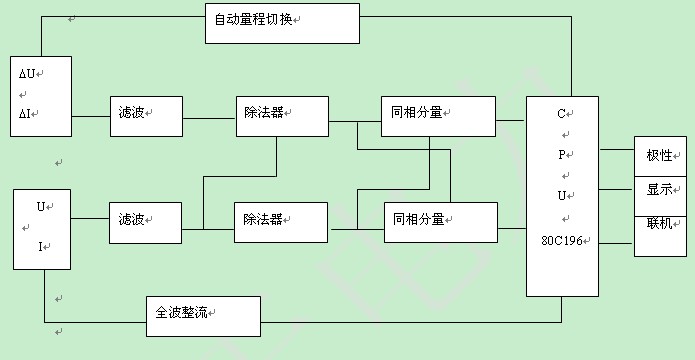

　　基本原理如下图所示，模拟电路部分实行了同相分量（f），正交分量（d）和百分表值（[%]）的测量，80C196CPU对以上三路信号进行测量处理，并可将数据显示、联机。

　　图、基本原理框图

　　模拟线路部分属电位差式线路，元器件均采用进口优质器件，此电路不受电源频率波动及外界电磁干扰的影响，从根本上保证了线路的长期稳定性和可靠性。

　　1．仪器上的（）端子与机壳接通，使用时应可靠接地，以保证人身及仪器安全；

　　2．仪器应使用三芯单相电源插头，以减少干扰；

　　3．测量回路通电之前，应仔细检查接线与仪器使用状态；

　　4．校电流互感器时，应用图四的方法测量导线及负载箱的电阻，必须保证导线电阻为0.05W或0.06W（具体视负载箱的要求而定）。测导线电阻时，将电流负载箱的两个接头短接，此项是最重要而又最容易忽视的一个问题。

　　5．为接线方便，测量电流互感器时，校验仪K端子一般接到标准互感器K1端，这样标准互感器的K1端与被测电流互感器的K1端之间的连接线的电阻成了被试互感器的负载，应将其包括在前面所提的0.05W或0.06W里面；

　　6．在校验电流互感器时，一定注意校验仪上的D端子应与（ ）端子短接起来；

　　7．和校验台配合使用时，需将台体上的Tx端子先接到电流负载箱上，再从电流负载箱的另一端引一根线到校验仪的Tx端。

　　8．与台体配合使用时，在全程自动时，如需中途重新开始，按“↑”、“↓”键改变满载、轻载显示，回到原显示状态，用全程自动即可。
