超载限制器

超载限制器

超载限制器的技术指标

  •   1、 主要指标:

      (1) 适用范围:5 ~ 600t 主副钩起重机、闸门启闭机等双吊点式的起重机构

      (2) 动作误差:-3[%]~+3[%](F.S)

      (3) 综合显示误差: -5[%]~+5[%](F.S)

      (4) 报警点

      轻载控制:额定起重量的20[%]

      预警报警:额定起重量的90[%]

      延时报警:额定起重量的105[%](连续超限时间2 秒后继电器动作

      立即报警:额定起重量的110[%] (轻载值、预警值、延时报警值、超限时间均可手动设定范围)

      (5) 传感器过载能力150[%]

      (6) 电源电压:交流220V/380V±10[%] 50HZ

      (7) 使用环境条件

      温度范围:-20℃~+60℃

      相对湿度:90[%]RH

      (8) 继电器触点容量:30A/220V,15A/380V

      (9) 传感器防护等级:IP68

超载限制器的原理

  •   起重机的载荷由传感器检测,并把重量信号转换成与重量成比例的电压信号,在传感器内部将此信号放大后,经信号线接到控制仪表内经过模拟/数字转换器变成数字信号,然后由单片机进行数据处理-----显示、判断,并根据各重量值和总重量值分别控制 A、B 钩和 A+B 钩报警及起重机A、B 起升控制回路.

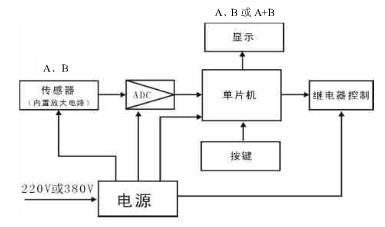

    超载限制器原理图

超载限制器的特点

  •   (1) 两路分显示分控制、一路总显示总控制

      (2) 可选轻载控制功能

      (3) 实际标定与模拟标定两种方式

      (4) 可设定高低两种分辨率

      (5) 超限延迟时间可选

      (6) 按键清零功能

      (7) 可选接大屏幕显示

      (8) 四位高亮红色LED 数码管显示

      (9) 电源防浪涌、表面EMI 抗干扰滤波器设计

超载限制器的安装

  •   1 传感器的安装

      以轴承座式传感器为例。首先检查产品铭牌的型号是否与起重机额定起重量、倍率相符。并且传感器只能安装在非传递动力的一端,两端高度尽量保持一致。露天使用的传感器要加防雨罩。

      2 控制仪表的安装与界限

      (1) 打开仪表外壳,用2 只M6 螺钉把仪表固定在司机室便于观察位置。

      (2) 仪表注意防水防潮,不能安装于直接雨淋和日晒的地方。

      (3) 仪表的交流电源应接在起重机主电源的进线端,避免起重机上其他电气设备的控制。

      (4) 传感器连接线用RVVP4*0.4mm 2 的屏蔽线连接,此线缆要按照行线标准悬挂于电缆架上与起重小车一起移动。

      (5) 仪表可以选择交流220V 或380V 供电

      (6) 仪表与传感器连接按照线路板上的标识正确连接。EXC 是传感器激励电源正端(直流5V),-EXC 是传感器激励电源负端(直流0V),-SIG 表示重量信号负端,+SIG 表示重量信号正端,SHLD 接信号线屏蔽层。

      (7) J2A,J1A,J0A 为继电器 A 输出端。其中 J2A、J0A 为继电器常开触点,J1A、J0A 为继电器常闭触点。当重量超过设定值继电器动作时,常开触点J2A、J0A 触点接通,常闭触点J1A、J0A 触点断开。 J2B,J1B,J0B 为继电器 B 输出端。其中J2B、J0B 为继电器常开触点, J1B、J0B 为继电器常闭触点。当重量超过设定值继电器动作时,常开触点 J2B、J0B 触点接通,常闭触点J1B、J0B 触点断开。 当重量超过设定值时,继电器动作,控制线接J0、J1 端子,将J0、J1 串接在起重机起升控制回路。导线宜选用像胶软电缆。

      (8) 大屏幕 A+、B+、C+接信号输出线,对应的大屏幕接线的 OUT-端, A-、B-、C-接信号负端,对应我司的大屏幕接线的GND 端。其中A+、A- 对应A 钩起重数据;B+、B-对应B 钩起重数据;C+、C-对应A+B 钩总起重数据。

      (9) 外壳要求可靠接地,安装和接线应遵循《GB6067 起重机械安全规程》的有关规定。

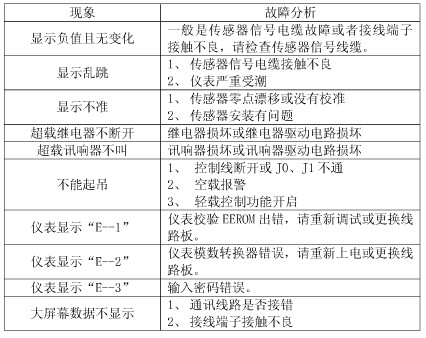

超载限制器的故障分析

  • 超载限制器的故障分析
