1、指令控制——程序的顺序控制 主要由程序计数器PC 及控制类指令的执行等来实现指令的控制。
2、操作控制 由执行指令的一系列微操作信号进行控制。
3、时间控制——对各种操作实施时间上的控制 主要由时序信号发生器等实现时间的控制。
4、数据加工——对数据实现算术、逻辑运算等的处理。
位:在数字电路和电脑技术中采用二进制,代码只有“0”和“1”,其中无论是 “0”或是“1”在CPU中都是 一“位”。
字长:电脑技术中对CPU在单位时间内(同一时间)能一次处理的二进制数的位数叫字长。所以能处理字长为8位数据的CPU通常就叫8位的CPU。同理32位的CPU就能在单位时间内处理字长为32位的二进制数据。字节和字长的区别:由于常用的英文字符用8位二进制就可以表示,所以通常就将8位称为一个字节。字长的长度是不固定的,对于不同的CPU、字长的长度也不一样。8位的CPU一次只能处理一个字节,而32位的CPU一次就能处理4个字节,同理字长为64位的CPU一次可以处理8个字节。
● 光刻蚀
这是目前的CPU制造过程当中工艺非常复杂的一个步骤,为什么这么说呢?光刻蚀过程就是使用一定波长的光在感光层中刻出相应的刻痕, 由此改变该处材料的化学特性。这项技术对于所用光的波长要求极为严格,需要使用短波长的紫外线和大曲率的透镜。刻蚀过程还会受到晶圆上的污点的影响。每一步刻蚀都是一个复杂而精细的过程。设计每一步过程的所需要的数据量都可以用10GB的单位来计量,而且制造每块处理器所需要的刻蚀步骤都超过20步(每一步进行一层刻蚀)。而且每一层刻蚀的图纸如果放大许多倍的话,可以和整个纽约市外加郊区范围的地图相比,甚至还要复杂,试想一下,把整个纽约地图缩小到实际面积大小只有100个平方毫米的芯片上,那么这个芯片的结构有多么复杂,可想而知了吧。

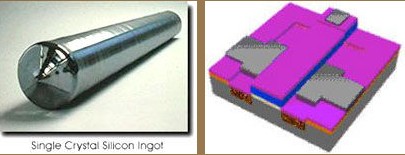

单晶硅锭和最初的核心架构
当这些刻蚀工作全部完成之后,晶圆被翻转过来。短波长光线透过石英模板上镂空的刻痕照射到晶圆的感光层上,然后撤掉光线和模板。通过化学方法除去暴露在外边的感光层物质,而二氧化硅马上在陋空位置的下方生成。

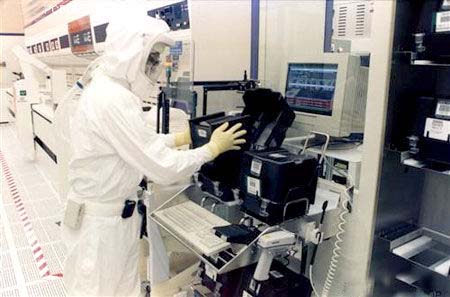

英特尔技术人员在监测自动湿刻蚀工具中的晶圆,该工艺可清除晶圆上多余的操作助剂或者污染物。
● 掺杂
在残留的感光层物质被去除之后,剩下的就是充满的沟壑的二氧化硅层以及暴露出来的在该层下方的硅层。这一步之后,另一个二氧化硅层制作完成。然后,加入另一个带有感光层的多晶硅层。多晶硅是门电路的另一种类型。由于此处使用到了金属原料(因此称作金属氧化物半导体),多晶硅允许在晶体管队列端口电压起作用之前建立门电路。感光层同时还要被短波长光线透过掩模刻蚀。再经过一部刻蚀,所需的全部门电路就已经基本成型了。然后,要对暴露在外的硅层通过化学方式进行离子轰击,此处的目的是生成N沟道或P沟道。这个掺杂过程创建了全部的晶体管及彼此间的电路连接,没个晶体管都有输入端和输出端,两端之间被称作端口。
● 重复这一过程
从这一步起,你将持续添加层级,加入一个二氧化硅层,然后光刻一次。重复这些步骤,然后就出现了一个多层立体架构,这就是你目前使用的处理器的萌芽状态了。在每层之间采用金属涂膜的技术进行层间的导电连接。今天的P4处理器采用了7层金属连接,而Athlon64使用了9层,所使用的层数取决于最初的版图设计,并不直接代表着最终产品的性能差异。
● 封装测试过程
接下来的几个星期就需要对晶圆进行一关接一关的测试,包括检测晶圆的电学特性,看是否有逻辑错误,如果有,是在哪一层出现的等等。而后,晶圆上每一个出现问题的芯片单元将被单独测试来确定该芯片有否特殊加工需要。
技术人员正在检查各个晶圆,确保每个晶圆都处于最佳状态。每个晶圆中可能包含数百个芯片。

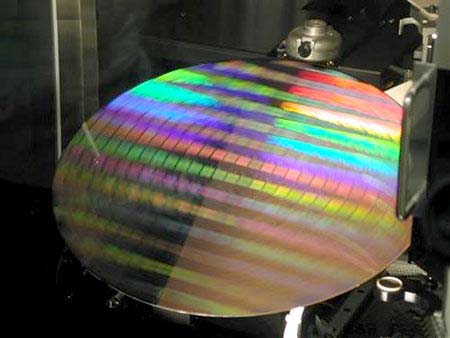

晶圆在测试过程中旋转时的特写
而后,整片的晶圆被切割成一个个独立的处理器芯片单元。在最初测试中,那些检测不合格的单元将被遗弃。这些被切割下来的芯片单元将被采用某种方式进行封装,这样它就可以顺利的插入某种接口规格的主板了。大多数intel和AMD的处理器都会被覆盖一个散热层。在处理器成品完成之后,还要进行全方位的芯片功能检测。这一部会产生不同等级的产品,一些芯片的运行频率相对较高,于是打上高频率产品的名称和编号,而那些运行频率相对较低的芯片则加以改造,打上其它的低频率型号。这就是不同市场定位的处理器。而还有一些处理器可能在芯片功能上有一些不足之处。比如它在缓存功能上有缺陷(这种缺陷足以导致绝大多数的CPU瘫痪),那么它们就会被屏蔽掉一些缓存容量,降低了性能,当然也就降低了产品的售价,这就是Celeron和Sempron的由来。
在CPU的包装过程完成之后,许多产品还要再进行一次测试来确保先前的制作过程无一疏漏,且产品完全遵照规格所述,没有偏差。
