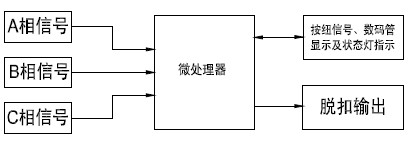

工作原理框图如图如示。过载保护器由电流互感器采样信号,使每相负载电流转换成与其成比例的电压信号,将该信号及所有控制信号输入微处理器,微处理器对各种信号不断地采集、计算和存储,并与相应的条件进行比较,然后输出结果。
电流整定:电流整定应整定在负载满载时的电流值上,或根据负载额定电流整定。具体使用时,电流整定值以稍大于额定电流值为宜。电流整定最大值为CT 一次电流值,最小为CT 一次电流值的十分之一。
过流时间(反时限为脱扣级别)
定时限:负载电流超过电流整定值起至过载保护器脱扣所需的时间。可调范围为OFF,0.2~30S。
反时限:实际电流5倍于电流整定值所对应的脱扣时间为脱扣级别。可调范围为1~4。
瞬动倍数:实际电流与电流整定值的比值。可调范围为OFF,2~9倍。
启动时间:电动机或其他感性负载自通电至电流回落到额定电流所需的时间。可调范围为OFF,1~200S。
缺相时间:三相电网缺相至过载保护器脱扣所需的时间。当任一相电流在最小电流整定值的六分之一以下时,可视为缺相。可调范围为OFF,2~4S。
相失衡时间:三相电网相失衡至过载保护器脱扣所需的时间。最大相的电流是最小相电流的2倍或2倍以上时可视为相失衡。可调范围为OFF,4~8S。
错相标志:三相电网相序错误,过载保护器在0.2秒内脱扣。三相电源相序与原相序相反视为错相。

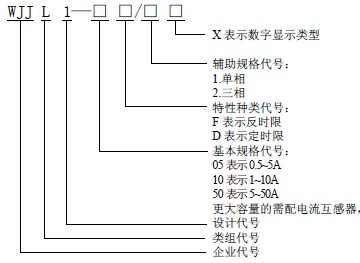

CT比值:CT比值是电流互感器一次电流和二次电流之比,同时CT比值规定过载保护器的测量范围。电流规格为“05”的过载保护器CT比值有:“5”、“100”、“300”、“600”、“1000”、“3000”共6种设定。电流规格为“10”和“50”的过载保护器的CT比值不能设置。
CT比值和过载保护器电流整定值的关系如下:
电流整定值的下限值=CT一次电流值/10
电流整定值的上限值=CT一次电流值
过电流保护
定时限:负载过电流且持续过流时间达到过流时间设定值,过载保护器自动脱扣,5分钟后能自动复位。脱扣后过载保护器显示最大相的电流值。过电流时间调节范围0.2~30S,过流时间重复性误差±5[%],过流时间整定误差±10[%]。
反时限:负载过电流且持续时间达到由脱扣级别选择的1~4级曲线中某一曲线及负载电流与电流整定值之比值所规定的时间时,过载保护器自动脱扣,5分钟后自动复位。脱扣后过载保护器显示最大相的电流值。
短路保护:
负载电流与电流整定值之比超过某一数值时,可视为短路,过载保护器在0.5S内脱扣,该数值称为瞬动倍数,瞬动倍数调节范围:
绕线电机:2~4.5倍。
鼠笼电机:2~9倍。
其他机电设备:参考以上两项选择。
过载保护器脱扣后,数码管显示为“SHORT”,同时瞬动倍数指示灯点亮。
缺相保护:
三相中任一相的电流在最小电流整定值的三分之一以下,且持续时间达到某一时间值时,过载保护器自动脱扣,该时间就是缺相时间。脱扣时数码管显示为“PHASE”。
相失衡保护:
三相电流不平衡达到50[%]且持续时间达到某一时间值,过载保护器自动脱扣,该时间值就是相失衡时间。
脱扣时数码管显示最大相的电流值。
错相保护:
三相电源相序与原相序相反,过载保护器在0.2秒内自动脱扣。脱扣时,数码管显示错相标志“PR”。
过载保护器系统采用宽温、低功耗工业级芯片,适合于工业现场使用。
过载保护器软件、硬件及电磁兼容性三个方面协同设计,产品具有很强的抗干扰能力和很高的可靠性,特别适合于工业现场使用。
过载保护器软件设置传感器变比,用户可直接查看一次回路的电力参数,使得采样数据更直观。
过载保护器采用交流同步采样和先进的数字信号处理算法,实现了实时数据处理和高精密性,有着卓越的可靠性,具有响应速度快、测量准确、精度高,事件记录等优点。
过载保护器装置具有自学习过程,能自动检测电机起动过程与时间,生成起动曲线,优化保护参数等。
过载保护器事件记录功能:当保护动作时,记录保护类型、采样电流等参数,形成事件追忆数据,在失电情况下可长久保存,便于事后分析。
过载保护器采用模块化设计结构,产品体积小,结构紧凑,安装方便,在低压控制终端柜和1/4 模数及以上各种抽屉柜中可直接安装使用,提高了控制线路的可靠性和自动化水平。
过载保护器完善的事故记录及自检功能,友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。
