异或门

异或门的算法

• 　　“异或”XOR 函数当有奇数个输入变量为真时，输出为真！

  　　当输入X＝0，Y＝0 时 输出S＝0

  　　当输入X＝0，Y＝1 时 输出S＝1

  　　0代表假 1代表真

  　　异或门主要用在数字电路的控制中！

  　　异或运算及异或门由逻辑非、逻辑与和逻辑或可以实现异或逻辑运算，即 。式中“ ”为异或逻辑运算符号，读为“异或”。实现异或运算的门电路是异或门，异或门的真值表如表1.13所示，其逻辑符号如图1.11所示。

  　　二输入异或逻辑的运算规则是：若两个输入变量的逻辑值相同，则它们的异或值为“0”；

  　　若两个输入变量的逻辑值不相同，则它们的异或值为“1”。简言之，“相同则0，相异则1”。

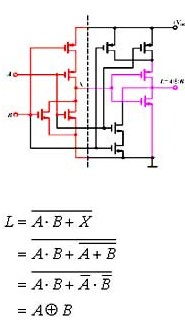

异或门电路

异或门毛刺

• 　　1、电路结构是两寄存器中间夹着组合逻辑，这样可以剔除组合逻辑的毛刺。但是仔细想一想觉得有点可怕，可能有时钟恰好采到毛刺的情况吗？在现实中都是按照时钟来给出数据的，经过组合电路后有了组合电路的延迟，可能使得寄存器的建立保持时间不足，产生亚稳态问题吗？

  　　例如，时钟控制的两个输入通过异或门后结果再被触发器锁存，锁存器的时钟同输入的时钟。

  　　2、对上面例子中的情况异或门产生的毛刺应该采取什么办法清除？
