有源电力滤波器

有源电力滤波器特点

• 　　●单台容量大，卓能公司生产的有源电力滤波器单台容量可达300A，并可实现5台并联运行。

  　　●谐波滤除率高，有效滤除2-50次谐波，谐波滤除率在95[%]以上。

  　　●滤波效果不受系统阻抗变化影响，并能自动抑制系统谐波。

  　　●实时跟踪，动态补偿自动跟踪电网谐波变化，具有高度可控性和快速响应性，补偿性能不受电网频率波动影响，滤波特性不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险。

  　　●IGBT高频开关器件采用第三代IGBT高频开关器件，主电路拓扑为全桥PWM的变流器，具有体积小、重量轻、效率高、可靠性好的特点。

  　　●DSP智能监控DSP高速检测和运算，确保谐波检测和补偿控制精准有效，兼具智能监控功能，装置操控灵活，运行参数、工作状态一目了然，故障自动诊断，具有多种通讯接口，通过PC机进行监控管理，并可生成报表。

  　　●并联安装方式，安装简单，体积小，外型流线设计，美观大方。

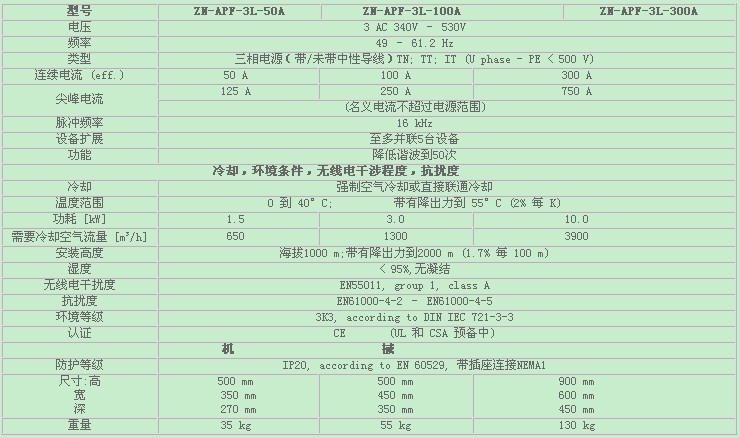

有源电力滤波器技术参数

有源电力滤波器容量确定

• 　　（1） 通过对电网的实测，得出谐波电流的大小，例如测得某系统中总的电流畸变率为25[%]，总电流为1000A，则总谐波电流为1000A×25[%]＝250A，如按1.25倍的谐波裕度计算，即250A×1.25＝312A，按我公司现有产品可选用ZN-APF-3L-300A型号的产品。（谐波电流测试设备为FLUCK、CA、HIOKI及其它有关专业电能质量测试仪）

  　　（2） 如果是增加新负载或新设计，则需要对有源电力滤波器容量进行估算。最重要的是对非线性负载的估算，根据经验，变频器和UPS以及一般二极管构成的三相整流桥式电源，其总电流畸变率一般在25[%]~35[%]之间，特殊的可能有45[%]左右，因此根据这类负载的额定电流值可计算出谐波电流。

  　　谐波电流=负载额定电流×25[%]~35[%]

  　　（3） 如果是多台此类负载并联运行，可按均方根方法计算其总的谐波电流值。

  　　总谐波电流值=

  　　I1----第一台非线性负载的谐波电流

  　　I2----第二台非线性负载的谐波电流

  　　In----第n台非线性负载的谐波电流
