TOP202Y构成的12V、1.3A截流型开关电源电路

TOP202Y构成的12V、1.3A截流型开关电源电路
提问者:物是人非aaa 地点:- 浏览次数:4460 提问时间:11-15 04:20
我有更好的答案
提 交
1条回答
cham3070 11-15 19:32

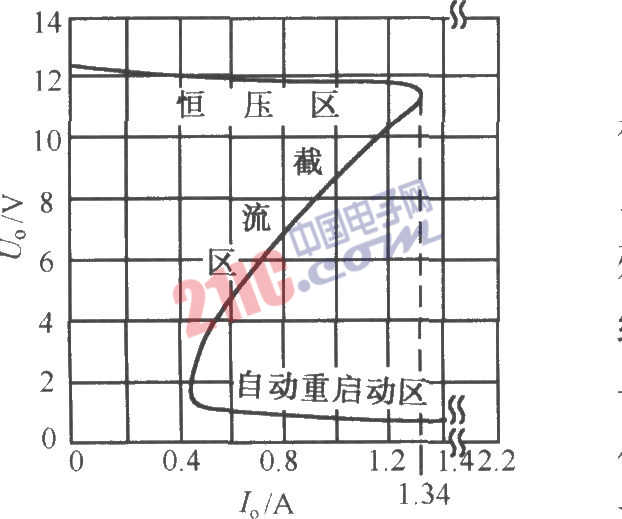

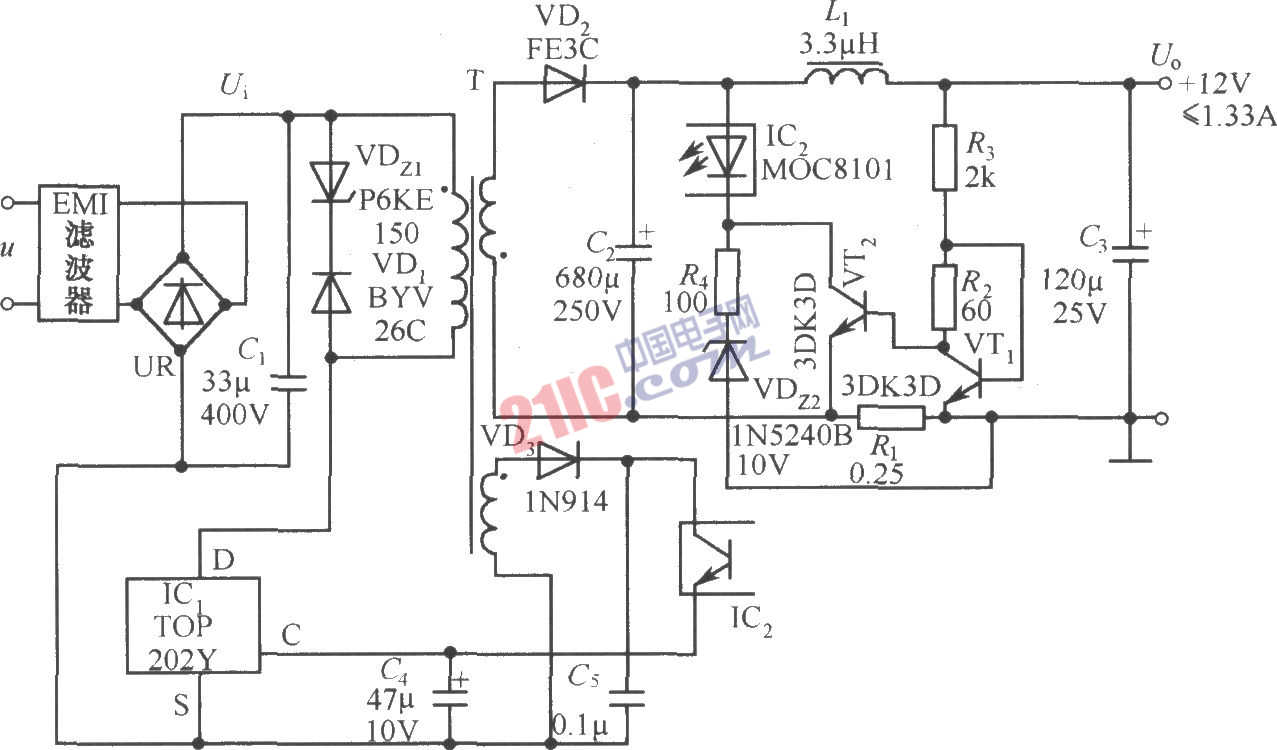

  由TOP202Y构成的12V、1.3A截流型开关电源电路如上图所示。该电路采用了一片TOP202Y集成电路。截流控制环由晶体管VTl、VT2,Rl~R4,IC2所构成。VT1和VT2参数具有良好的一致性,构成镜像电流源。截流型开关电源的输出特性如下图所示,输出特性曲线可划分成3个区:恒压区、截流区、自动重启动区。
