高压开关动特性测试仪

　　●  可做电动操作和手动操作;

　　●  适且500kV电压等级以内各种高压断路器的机械动特性测试；

　　●  可实测行程和自定义行程；

　　●  能够实现断路器的单合、单分、合分、重合,重分操作；

　　●  接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；

　　●  采用汉字提示以人机对话的方式操作；

　　●  数据准确，抗干扰性强，体积小，重量轻，美观大方；

　　●  机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；

　　●  机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；

　　●  仪器内置直流电源,可选择范围:（30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.

　　●  能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；

　　●  可配置上传软件，实现电脑存档和网上查阅, 打印。

　　●  环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器。

　　●  型式：便携式、包装：铝合金箱

　　●  尺寸与重量、主  机：  440×300×150(mm)    5 (kg)

　　附  件：  440×300× 80(mm)      3 (kg)

　　●  工作电源：AC220V ±10[%]、频率：50Hz ±5[%]

　　●  环境温度：-10°C~40°C、相对湿度：≤85[%]

　　●  绝缘电阻：≤2MΩ

　　●  介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。

　　●  时间测试范围：1~499.9ms、分辩率：0.01ms、精度≤0.1ms

　　●  速度测试范围：15m/s、分辩率：0.01m/s、精度±1[%]读数+2个字

　　●  行程测试范围：不限、分辩率：0.01mm、精度±1[%]读数+2个字

　　●  直流电源选择范围: 25-265V/10A 分辩率：1V、精度≤±1[%]

　　仪器由主机和传感器两部分组成，铝合金防震箱包装。

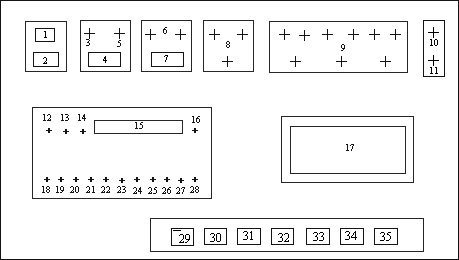

　　1、主机面板介绍（见图一）

　　1、电源开关；                     19、同相不同期指示灯；

　　2、电源插座；                     20、合分时间指示灯；

　　3、0.5A保险丝；                   21、弹跳时间指示灯；

　　4、交直流选择开关；                22、刚分合速度指示灯；

　　5、5A保险丝；                     23、最大速度指示灯；

　　6、操作电源外输入；                24、平均速度指示灯；

　　7、合分闸选择开关；                25、行程指示灯；

　　8、合分闸信号输出；                26、超程指示灯；

　　9、断口信号输入；                  27、金短时间指示灯；

　　10、接地柱；                       28、无流时间指示灯；

　　11、传感器插座；                   29、内置电源启动键；

　　12、合闸指示灯；                   30、操作键；

　　13、分闸指示灯；                   31、数据打印键；

　　14、重合闸指示灯；                 32、波形打印键；

　　15、数码显示窗；                   33、曲线打印键；

　　16、电源指示灯；                   34、数据显示键；

　　17、打印机；                       35、复位键；

　　18、三相不同期指示灯；

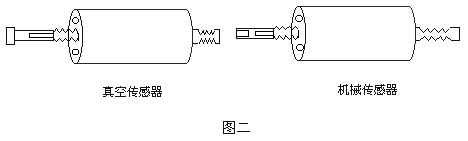

　　2、传感器介绍：

　　传感器两套：真空、机械各一套（见图二）

　　1、传感器滑标

　　2、传感器主体
