回路电阻测试仪

　　1．测量范围：0-1999μΩ 分辨率：1μΩ

　　2．测量电流：＞100A,DC

　　3．测量精度：0.5级

　　4．显示方式：液晶显示

　　5．工作温度：-10℃~50℃

　　6．工作电流：AC220V±10[%]

　　7．体 积：290×280×240

　　8．重 量：6.2Kg

　　（1） 大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果。

　　（2） 抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好。

　　（3） 使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能。

　　（4） 携带方便：体积小、重量轻。

　　1）温度0℃－40℃

　　2）相对湿度≤80[%]

　　3）供电电源220V　AC　50Hz

　　4）周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，通风良好。

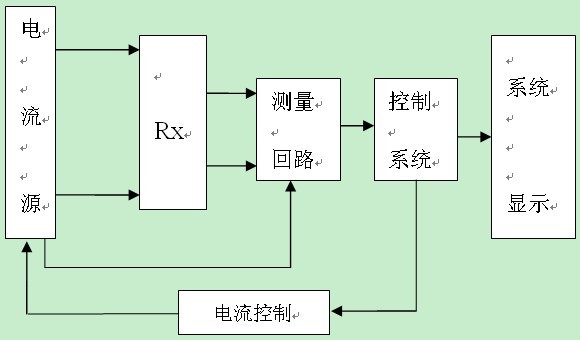

　　电流闭环控制流程：采集电流信号，再经过高精度低温漂的仪表放大器进行信号处理，然后由单片机进行AD转换，然后再由单片机DA输出控制程控恒流源来控制电流输出。

　　测量换算流程：恒定的直流电流流过测试导体，采集电流流过导体时产生的压降，再经过高精度低温漂的仪表放大器进行信号处理，然后由单片机进行测量，并根据电流值进行计算，然后去除测试线和接触电阻，显示结果。

　　1、连接说明

　　前面板有a、b、A、B四个接线端子，a、b为电流输出线，接粗测试线，红黑和插头颜色对应；A、B为电压测量端，接线测试线，红黑和插头颜色对应。

　　2、参数设定

　　设置参数有三项：测量电流、报警电阻、补偿电阻。默认测量电流为20A，报警电阻为100mΩ，补偿电阻为0。

　　设置参数时，在初始状态按设定键，进入测量电流设置状态，通过上、下键调整测量电流；再次按下设定键，进入报警电阻设定状态，通过上下键调整报警电阻；再次按下设定键，进入补偿电阻设定状态，通过上下键调整补偿电阻；再按设定键，结束设定过程，并把修改后的值保存。

　　客户在使用过程中，可根据需要设定测量电流和报警电阻。当仪器测量结果和实际结果值出现偏差时，可通过修改补偿值修改显示值。

　　3、测量

　　当测量低压设备接地电阻时，使用配套的低压测试线（细），当测量高压回路电阻时，使用配套高压测试线（粗），按照标准要求将测试夹夹在要测量的导体两端，点击启动，系统会自动将电流调到设定的电流值上，稳定后测量导体电阻，并自动修正测试接触电阻。如果测量电阻值大于设定的报警电阻值，系统提示不合格并伴随声音报警。按下停止键，系统恢复原始状态，可进行下一次操作。

　　4、默认参数恢复

　　当仪器因为干扰或其它原因导致程序出错，出现开机时显示乱码或者显示值不为设定值或者为其它错误数值时，在开机后，同时按下“上”键和“下”键，系统会恢复默认设定值，默认设定测量电流为20A，报警电阻为100mΩ，补偿电阻值为0。
