由L4970A构成的大功率开关电源

由L4970A构成的大功率开关电源
提问者:ywyrywer 地点:- 浏览次数:8809 提问时间:01-08 02:46
我有更好的答案
提 交
1条回答
dfgsgdg 01-16 07:58

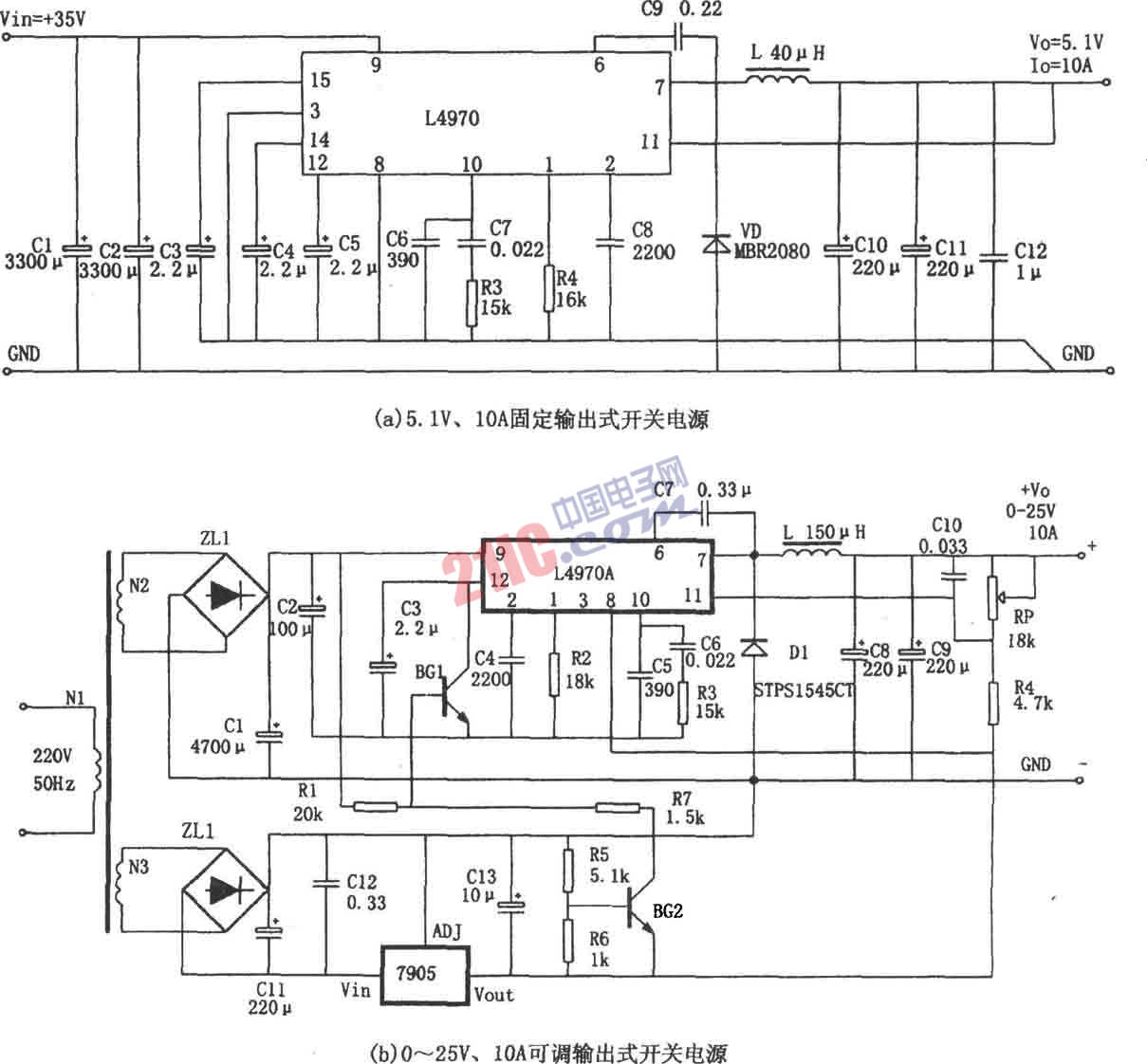

如图所示为由L4970A构成的大功率开关电源。L4970A是一种大功率单片开关集成稳压器,该芯片采用SIP-15封装,其特点是;(1)输入电压必须>11V,一般为15~40V之间;(2)输出电压:固定输出5.1V,也可通过外部电路设置成可调输出,范围在5.1~40V;(3)最大输出电流为10A;(4)工作频率200kHz;(5)内部设有欠压检测、掉电复位、功率级软启动等特殊电路。
