电压表

　　使用温度：0℃—+40℃

　　相对湿度：80[%]以下

　　供电电源：220±10[%]，频率50Hz

　　测量速度：2-3次/秒

　　外形尺寸：48×110×112mm

　　开孔尺寸：44×95mm

　　电压表与电流表基本相同，可按磁系统分类，即：磁电系、电磁系和电动系。

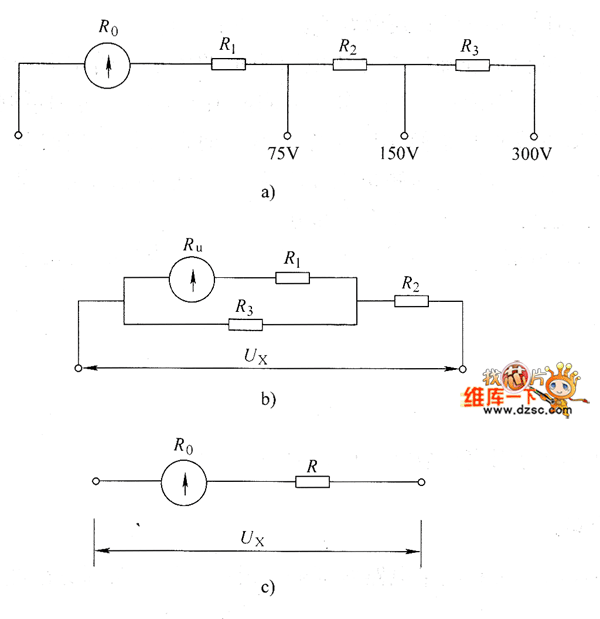

　　（1）磁电系电压表 如图1所示，图1a中R1、R2、R3分别为各量限分压电阻：图1b中R为分流电阻；Ro为电压表的内阻；R1为温度补偿并联电阻；R2为温度补偿串联电阻；R3为锰铜电阻。图1c中R为分压电阻。

　　图1磁电系电压表

　　a）多量程电压表 b）具有串并联温度补偿电路的电压表 c）电压表原理

　　电压表的表头同样就是一个小量程的电流表，为了适应大量程的需要，故此在表头E串联了一个分压电阻。在测量较大电压时，由于电阻的分压作用，只有小部分电压被表头分担，所以这种仪表可以测量较大的电压值。

　　为了改善温度对电流表的影响，保证测量精度，设计时通常在表头部分串联（或并联）了具有温度补偿作用的锰铜电阻。

　　（2）电磁系电压表 这种仪表就是在表头中直接串联了一个附加电阻。

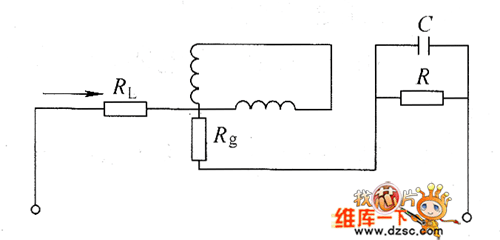

　　（3）电动系电压表 如图2所示，电动系电压表是在电动系电流表的基础上串联一个分压电阻而成，其缺点是内阻较小，容易受外界磁场的影响。

　　图2 电动系电压表

　　测量电压时要用电压表。由于用途不一样，能够测量电压的仪表也是各种各样的，这里首先认识一下初中学生要接触到的几种电压表。

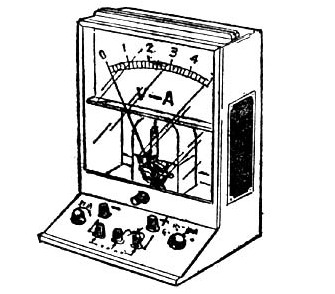

　　1．演示电表（J0401型及其改进型）：外形如图1所示，它是一种普及型的价格便宜的演示用电表，精度比较低，在表壳底部的抽屉里装有多种用途和测量范围的通路板。用直流10V通路板，转换开关拨到“AV”位置，告诉学生，这时就可以测量电路中的直流电压了，指出这个伏特表要并联在被测电路的两端。

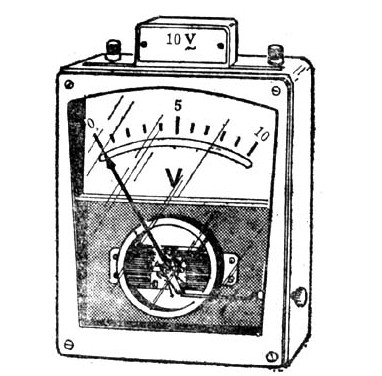

　　2．演示安培伏特表（J0402型）：外形如图2所示。它也是一种专门用于课堂演示实验的电表，精度比较高，价格也比J0401型演示电表贵多得。这种表配有十四个带量限插头的标度盘。比如，测量直流电压时，可用10V或30V的量限插头标度盘。使用时要把它并联到待测电路的两端。

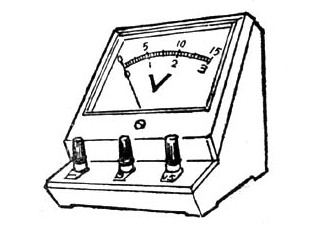

　　3．直流伏特计（J0408型或J0408－1型）：外形如图3所示，这是一种专供学生做实验用的电压表，只有0－3V，0～15V两挡量程。使用前要先估计一下待测电压的大小，看选用那个量程合适；如果不知道电压的大小。则先选用量程大的，若指示小于3伏特，再选用量程小的0－3V挡。接线时，必须把伏特计与被测电路并联，而且伏特计的“＋”接线柱要接在与电源正极相连的那端。这两点要反复向学生强调。

　　还要注意，直流伏特计只能测量直流电压，待测电压不能超过所用伏特计的量程。读数时，眼睛视线要通过表针并与刻度盘垂直。

　　（1）仔细检查表头部分是否正常。

　　（2）电压表指针无法摆动 在检查表头正常的情况下，若为分压电阻或温度补偿电阻开路，或连接线断路所致，则予以更换电阻或重新焊接开路点（若补偿电阻是线绕式的可以进行焊接，且焊接补偿电阻后必须做好绝缘处理工作）。

　　（3）零点正常，量程不准确检查分压电阻阻值的大小 若电阻阻值发生改变，则予以更换或串联（并联）一个电阻以达到原分压电阻阻值的大小（可用可调电阻调整）。

　　（4）在低温环境下或刚开始使用时工作正常，而在使用一定时间后，仪表开始发生故障（特别是炎热夏天中午与早晚的测量误差较大） 这种故障大多是由于某一电阻功率不足所引起的。检修方法可参考电流表检修部分。

　　（5）随着使用时间的增长，测量误差慢慢增大 出现这种故障的原因及检修方法参考电流表检修部分。
