用MAX632组成的高效升压稳压电源

用MAX632组成的高效升压稳压电源

提问者：上海四通仪表股份有限公司地点：- 浏览次数：4077 提问时间：12-15 05:15

我有更好的答案

1条回答: jkklsd 12-15 09:44

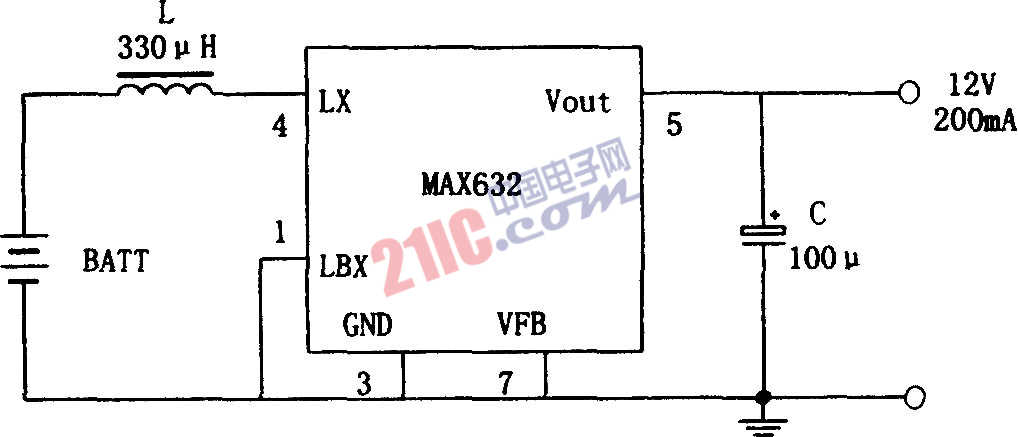

　　如图所示为用MAX632组成的高效升压稳压电源。MAX632是一种效率高，外围元件少，低功耗的集成型开关稳压器。由于开关功率管和续流二极管已集成在芯片内部，因此MAX632外部只需接一只储能电感和一只滤波电容即可方便地组成一个升压变换电源电路。本电源的输入电压范围在+1.5V至+12V之间。
