音乐芯片
音乐芯片的组成
-
音乐芯片由以下几个部分组成:逻辑控制电路、振荡器、地址计数器、音符节拍存贮器(ROM)、音阶发生器、输出驱动器。它的工作原理为:振荡电路产生的信号供各个电路使用;控制电路从存储器中读出代码,根据代码来控制节拍器和音调器协调工作,产生相应的音乐输出。

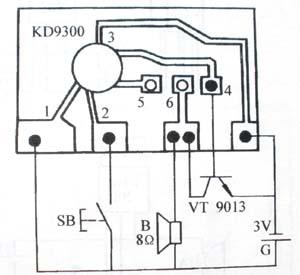

音乐芯片电路图
-
一般就一个三极管和一个喇叭
![](/uploads/ask/201604/10/0ce6a404657950dce18ae9ba8548a409.jpg)
音乐芯片的烧写
-
音乐是烧写在芯片的ROM里的,具体原理应该是将内部多个微小的电路烧断达到存储的目的的,芯片是通过很细的金属丝或接触接到电路板上的,所谓黑黑的东西只是固定密封用的。 集成度高低并不能从外形来判断,现在的集成电路都到微米纳米级了,形象的说就是一个电阻可以做成几微米的大小。
音乐芯片的种类
-
市场上的音乐芯片很多,种类也不同,根据音乐输出的特点我们将音乐电路分为以下几类:单曲、复音、音乐带闪灯、唱歌;它们主要应用在做死的音乐播放器上,如生日贺卡芯片是单曲芯片。按是否可录分可录和不可录,可录芯片是可以通过电路把人的声音录到芯片上,然后通过电路播放出来。如音乐玩具盒和留声机都是用可录芯片做成的。按封装形式有COB黑膏软封装和三极管封装形式。音乐集成电路一般采用“软封装”,也有的使用双列直插和单列直插封装,还有的做成晶体三极管外形,叫做“音乐三极管”。根据不同的需求选择不同的音乐芯片。
音乐芯片主要型号
-
TE1100
●音符:72Notes 工作电压1.3~1.65
●静态电流:1uA 输出电流:8mA
●触发方式:OSH/LH 振荡方式: 内建
●封装:8COB LED:无
TE1300
●音符:96Notes 触发方式:OSH/LH
●工作电压1.3~1.65 振荡方式: 内建
●静态电流:1uA 输出电流:8mA
●封装:8COB LED:有
TE1500
●音符:126Notes 振荡方式: 内建
●工作电压1.3~1.65 封装:16COB
●静态电流:1uA 触发方式:OSH/LH
●输出电流:8mA LED:有
TE1700
●音符:256Notes 触发方式:OSH/LH
●工作电压1.3~1.65 振荡方式: 外接
●静态电流:1uA 封装:16COB
●输出电流:8mA LED:有
TE1900
●音符:512Notes 触发方式:OSH/LH
●工作电压2.4~5 振荡方式: 外接
●静态电流:1uA 封装:16COB
●输出电流:8ma LED:有
