MAX630构成的具有频率自动偏移特点的升压变换电源

提问者：卧听桃花雨地点：- 浏览次数：4469 提问时间：05-06 06:57

我有更好的答案

1条回答: cnm5 05-13 16:48 回答数：0 被采纳数：0

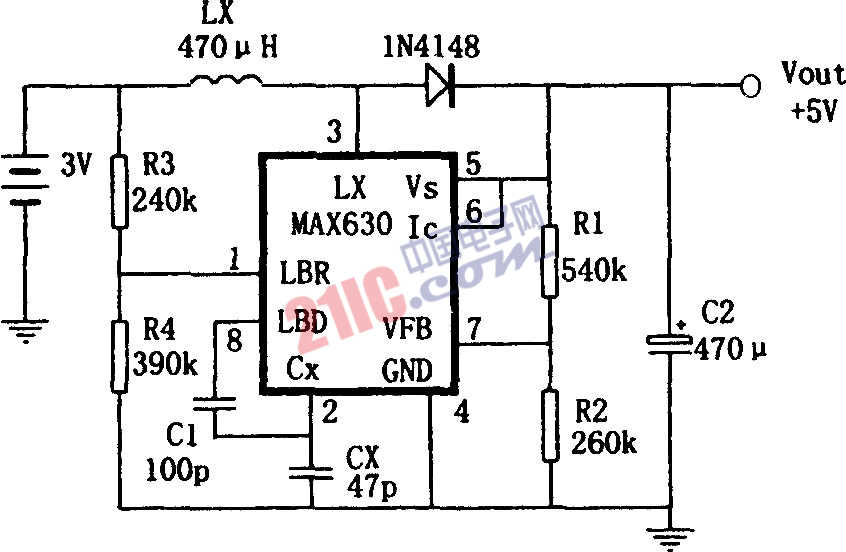

如图是利用MAX630的低电池电压检测功能构成的低电压频率偏移升压变换电源。其特点是当电池电压低于标称值(3V)很多时(降到2V)，仍能在输出端高效率(85％)地提供40mA,5V的直流电压。其过程是电池电压的下降，引起MAX630 1脚电压(由R3和R4对电池电压分压而得到)也下降，当下降到低于电池电压检测比较器的门限电压(1.31V)时，检测输出端(⑧脚)LBD变为低电平(地电位)，将C1与Cx并接在一起，从而降低MAX630内部振荡器的频率。增加输出功率，补偿因电池电压降低而输出功率的不足，保持输出功率不变。

 评论0  赞77
