MAX668构成的反相四倍压的DC／DC变换稳压电源

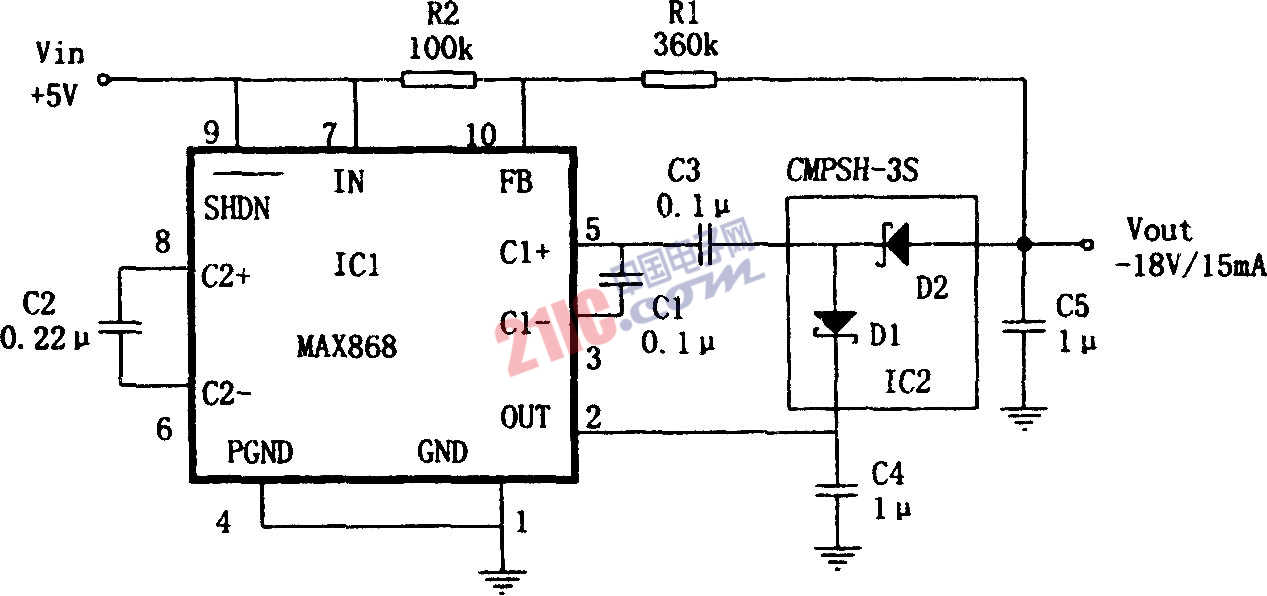

如图所示为采用IC1MAX868和CMPSH-3S组成的反相四倍压的DC／DC变换稳压电源。其中IC1MAX868是一只稳压型反相电荷泵集成电路，可产生最高至-2VIN的输出电压，输入电压VIN范围从1.8～5.5V。IC1通过脉频调制(PFM)调节输出电压，其最大频率450kHz。静态电流极低(30μA)。在其反馈回路中插入一个由C3、C4和特基二极管构成的电荷泵，就形成了一个反相四倍压的电源电路。

本电源在VOUT=-18V时，可提供电流15mA，效率76％，纹波60mV。如果降低VOUT，则允许输出较高的电流，如VOUT=-15V时，可提供20mA，VOUT=-12V时则为30mA。其稳定的输出电压由反馈电阻Rl和R?的比值确定。即VOUT=-VIN(R1／R2)。
