采用MAX764构成的可调式极性反转电源

提问者：sulidudu 地点：- 浏览次数：549 提问时间：05-01 09:13

我有更好的答案

1条回答: dxnsk 05-04 20:45 回答数：0 被采纳数：0

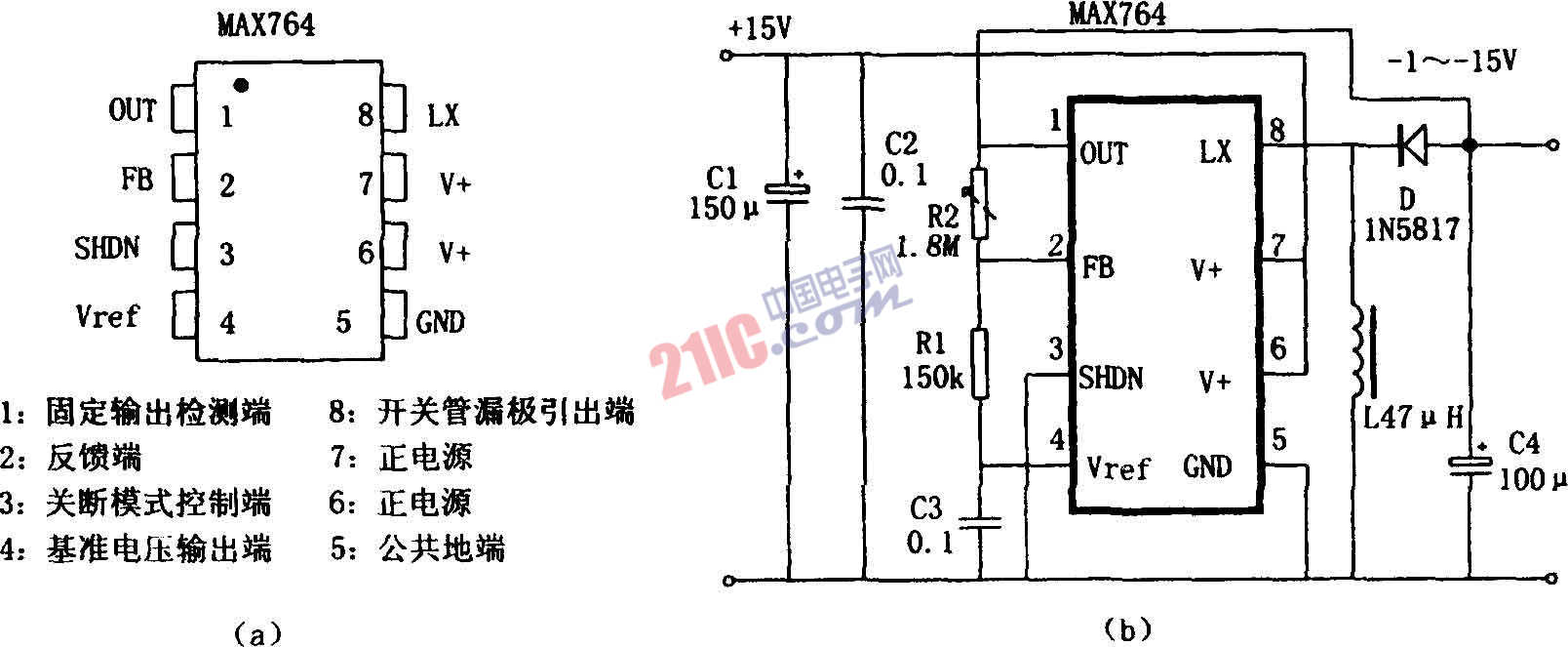

如图所示为采用MAX764构成的可调式极性反转电源。MAX764是一种高效率、低功耗、输出可调式直流电源变换器，它采用电流控制型脉频调制器(PFM)，并兼有脉宽调制器(PWM)的优点。利用外部储能电感、滤波电容和续流二极管构成极性反转电路，产生负压输出。输入电压在3～16V之间，输出电压可固定为-5V．还可设置成-15V可调。最大输出电流为250mA，效率达80％以上，静态电流为120μA，关断状态为5μA。MAX764的封装为DIP8，外形及管脚见图(a)，具体DC／DC变换电路见图(b)。输出电压V0=-VREF×(R2/R4)。VREF为片内基准电压，VREF=1.5V。

 评论0  赞15
