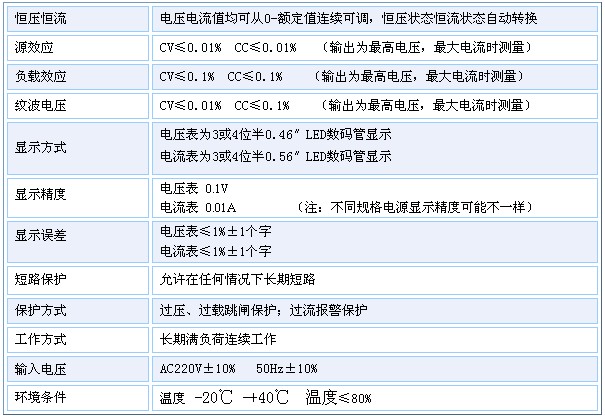

1、规格范围: 输出电压0~700V、输出电流0~10000A 、输出功率0-1000KW之内任选
2、恒压恒流: 电压电流值从零至额定值连续可调,恒压恒流自动转换
3、过流报警: 报警电流值0~120[%]额定值连续可调,输出电流超过电流报警值时将声光报警
4、过压保护: 电压保护值0~120[%]额定值连续可调,输出电压超过电压保护值时将跳闸保护
5、短路保护: 允许在任何工作状态下长期短路或短路开机
6、过载保护: 电源或负载出现故障,输出电流超过额定值1.5倍时,电源跳闸保护
7、短路报警: 当输出电压低于1[%]额定值时,电源声光报警(选配)
8、自动放电: 供容性负载关机放电用(选配)
9、输出显示: 电压、电流同时LED数码管显示
原理:首先经过慢储能,使初级能源具有足够的能量;然后向中间储能和脉冲成形系统充电(或流入能量),能量经过储存、压缩、形成脉冲或转化等某些复杂过程之后,最后快速放电给负载。
脉冲电源用于电镀金、银、镍、锡、合金时,可明显改善镀层的功能性;用于防护-装饰性电镀(如装饰金)时,可使镀层色泽均匀一致,亮度好,耐蚀性强;
脉冲电源用于贵金属提纯时,贵金属的纯度更高。脉冲电源优于传统的电镀电源,是电镀电源的发展方向。
双脉冲电源比单脉冲电源电镀更细致,光洁度更好。双脉冲电源的反向脉冲的阳极化溶解使阴极表面金属离子浓度迅速回升,这有利于随后的阴极周期使用高的脉冲电流密度,因而镀层致密、光亮、孔隙率低;双脉冲电源的反向脉冲的阳极剥离使镀层中有机杂质(含光亮剂)的夹附大大减少,因而镀层纯度高,抗变色能力强。
双脉冲电源适用于金、银、稀有金属、镍、锌、锡、铬及合金等的电镀;铜、镍等的电铸;电解电容的敷能;铝、钛等制品的阳极氧化;精密零件的电解抛光;蓄电池的充电等。
方波脉冲是最基本的一种脉冲电镀的电流形式,一般称为单脉冲。由单脉冲演变而来的其它常用形式有直流叠加脉冲、周期换向脉冲、间断脉冲等。其中属于单向脉冲的有单脉冲、直流叠加脉冲、间断脉冲等。单向脉冲是指电流方向不随时间改变的脉冲波形;而周期换向脉冲是一种带有反向阳极脉冲的双向脉冲形式。
1.单脉冲
单脉冲一般简称PC,它除了在功能性电镀中应用外,在用于铝的阳极氧化时,可全面提高氧化膜质量和氧化速率,避免“起粉”、“烧焦”等现象;并由于周期性的电压降低可阻止工件局部表面热量的积累,从而减少由此而带来的烧焦现象。
2.直流叠加脉冲
直流叠加脉冲是指在直流基波上叠加一个方波脉冲。这种方法通常用于铝的阳极氧化,主要优点是当用DC镀方法不能形成均匀的氧化膜时,它能用于所有的铝合金而生成均匀的氧化膜。另外,这种方法在铸造、锻造或机加工的铝件上经短时间的阳极氧化就能形成25~300 ttm厚氧化膜,并且膜层具有较好的抗磨损和抗腐蚀能力。另外,直流叠加脉冲有时是用来增大脉冲电源的输出功率,它的有效电流等于基波直流电流与脉冲平均电流之和。这种方法的电镀效果与单脉冲的基本相当。
3.周期换向脉冲
周期换向脉冲电镀习惯称之为双脉冲电镀,简称PR镀。应当指出,这里所说的双脉冲含义是双向脉冲,是指在正向阴极脉冲之后引入反向阳极脉冲的电流形式,而非传统意义上的两个不同参数脉冲交替进行的双脉冲形式。PR镀所依据的电化学原理是,大幅度短时间的反向脉冲所引起的高度不均匀阳极电流分布,会使镀层凸处被强烈溶解而整平。
4.间断脉冲
间断脉冲也叫间歇脉冲或脉动脉冲,是脉冲的一种周期性中断,也可看做是PR镀的反向脉冲电流为零。这种情况由于有间歇时间的存在,利于放电离子的充分恢复,可使脉冲极限电流密度提高。另外,这种方法用于PR镀的起镀阶段时,可减轻反向脉冲对基体金属的腐蚀。间断脉冲要求间歇时间能够调节。
