单只三极管输出的功放输出小、效率低,日用电器中已很少见。目前常采用的是推挽电路形式。

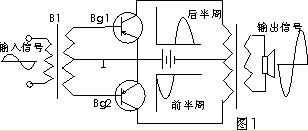

图1是用耦合变压器的推挽电路原理图。它的特点是三极管静态工作电流接近于零,放大器耗电及少。有信输入时,电路工作电流虽大,但大部分功率都输出到负载上,本身损耗却不大,所以电源利用率较高。这个电路中每只三极管只在信号的半个周期内导通工作,为避免失真,所以采用两只三极管协调工作的方式。图中输入变压器B1的次级有一个接地的中心抽头。在音频信号输入时,B1次级两个大小相等、极性相反的信号分别送到BG1和BG2的发射结。在输入信号的正半周时间里,BG1管因加的是反向偏压而截止,只有BG2能将信号放大,从集电极输出;而在信号负半周,BG1得到正高偏压,能将这半个周期的信号放大输出,而BG2却截止。电路中的两只三极管虽然各自放大了信号的半个同期,但它们的输出电流是分先后通过输出变压器B2的,所以在B2的次级得到的感应电流又能全成一个完整的输出信号。
这个功放电路中,为了解决阻抗匝配和信号相位等问题,输入与输出变压器是不可少的。但是,优质变压器的制作在材料和工艺上都比较困难,它本身总还要消耗一部分能量,降低电路的效率,而且变压器的频率特性不好,使电路对不同频率信号输出很不均匀,会造成失真,所以为了提高功放质量,人们更多地使用无变压器(OTL)功率放大电路。
图2是互补对称推挽功放电路原理图。这里用了两只放大性能相同,而导电极性相反的三极管(称为互补管)。图中BG1是NPN管。放大器输入交流信号的正半周时,对BG1管来说,基极电压为正极性,发射极为负极性,发射结有正向偏压,三极管能够工作。但BG2却因发射结加了反向偏压而截止。因此,信号的正半周由BG1管放大。在信号负半周时,情形正相反,BG2管能够工作,将信号的负半周放大。放大后的信号由两只三极管轮流送出,在扬声器上重新合成完整的信号。
(一)、输出功率:是指功放电路输送给负载的功率。目前人们对输出功率的测量方法和评价方法很不统一,使用时注意。
1、额定功率(RMS)
它指在一定的谐波范围内功放长期工作所能输出的最大功率(严格说是正弦波信号)。经常把谐波失真度为1[%]时的平均功率称为额定输出功率或最大有用功率、持续功率、不失真功率等。很显然规定的失真度前提不同时,额定功率数值将不相同。
2、最大输出功率
当不考虑失真大小时,功放电路的输出功率可远高于额定功率,还可输出更大数值的功率,它能输出的最大功率称为最大输出功率,前述额定功率与最大输出功率是两种不同前提条件的输出功率
3、音乐输出功率(MPO)
音乐输出功率MPO是英文Music Power Outpur的缩写,它是指功放电路工作于音乐信号时的输出功率,也就是输出失真度不超过规定值的条件下,功放对音乐信号的瞬间最大输出功率。
音乐输出功率可以用来评价功放的动态听音效果,例如在平稳的音乐过程后面突然出现了冲击性强的打击乐器声音,有的功放电路可在瞬间提供很大的输出功率给以力度感有使不完的劲;有的功放却显得力不从心底气不足。为了反映这瞬间突发性输出功率的能力可以用音乐输出功率来量度。
4、峰值音乐输出功率(PMPO)
它是最大音乐输出功率,是功放电路的另一个动态指标,若不考虑失真度功放电路可输出的最大音乐功率就是峰值音乐输出功率。
通常峰值音乐输出功率大于音乐输出功率,音乐输出功率大于最大输出功率,最大输出功率大于额定输出功率,经实践统计,峰值音乐输出功率是额定输出功率的5-8倍。
(二)、频率响应:反映功率放大器对音频信号各频率分量的放大能力,功率放大器的频响范围应不底于人耳的听觉频率范围,因而在理想情况下,主声道音频功率放大器的工作频率范围为20-20kHz。国际规定一般音频功放的频率范围是40-16 kHz±1.5dB。
(三)、失真:是重放音频信号的波形发生变化的现象。波形失真的原因和种类有很多,主要有谐波失真、互调失真、瞬态失真等。
(四)、输出阻抗和阻尼系数:
1、输出阻抗
功放输出端与负载(扬声器)所表现出的等效内阻抗称为功放的输出阻抗。
2、阻尼系数
阻尼系数是指功放电路给负载进行电阻尼的能力。
自然界的各种噪声形成周围的背景噪声,而周围的背景噪声和演奏出现的声音强度相差很大,在通常情况下,将这个强度差称为动态范围,优良音响系统在输入强信号时不应产生过载失真,而在输入弱信号时,有不应被自身产生的噪声所淹没,为此好的音响系统应当具有较大的动态范围,噪声只能尽量减少,但不可能不产生噪声。
(五)、信噪比:是指声音信号大小与噪声信号大小的比例关系,将攻放电路输出声音信号电平与输出的各种噪声电平之比的分贝数称为信噪比的大小。
(六)、动态范围:放大器不失真的放大最小信号与最大信号电平的比值就是放大器的动态范围。实际运用时,该比值使用dB来表示两信号的电平差,高保真放大器的动态范围应大于90 dB。
1、时分多址(TDMA)模式:
同一频率的载波在某一特定时间内,分成若干相等的小时间段,供多个不同号码的用户使用不同的小时间段来实现连接的通信方式。简而言之,它是将一个狭窄的无线频道分割成框架性的时间片断(特别是3和8),并将每一个时间片断分配给每一个用户的数字无线技术。
功率放大器的工作模式主要有以下几种:
2、时分双工(TDD)模式:在TDD模式的移动通信系统中,接收和传送在同一频率信道(即载波)的不同时隙,用保证时间来分离接收和传送信道。
TDD系统有如下特点:
(1)不需要成对的频率,能使用各种频率资源,适用于不对称的上下行数据传输速率,特别适用于IP型的数据业务;
(2)上下行工作于同一频率,电波传播的对称特性使之便于使用智能天线等新技术,达到提高性能、降低成本的目的;
功率放大器的的选择需要注意的一些技术指标:
1、输入阻抗:通常表示功率放大器的抗干扰能力的大小,一般会在5000-15000Ω,数值越大表示抗干扰能力越强;
2、失真度:指输出信号同输入信号相比的失真程度,数值越小质量越好,一般在0.05%以下;
3、信噪比:是指输出信号当中音乐信号和噪音信号之间的比例,数值越大代表声音越干净。
另外,在选购功率放大器的时候还要明确自己的购买意向和需求,如果希望加装低音炮,最好购买5声道的功放,通常2声道和4声道扬声器只能推动前后扬声器,而低音炮只能再另配功放,5声道功放就可以解决这个问题,功率放大器的输出功率也要尽量大于扬声器的额定功率。
