dsp

dsp的特点

• 　　（1）快速的中断处理和硬件I/O支持；

  　　（2）可以并行执行多个操作；

  　　（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问；

  　　（4）具有低开销或无开销循环及跳转的硬件支持；

  　　（5）在一个指令周期内可完成一次乘法和一次加法；

  　　（6）具有在单周期内操作的多个硬件地址产生器；

  　　（7）程序和数据空间分开，可以同时访问指令和数据；

  　　（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

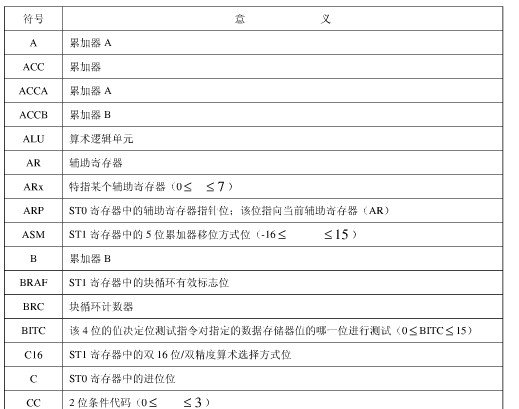

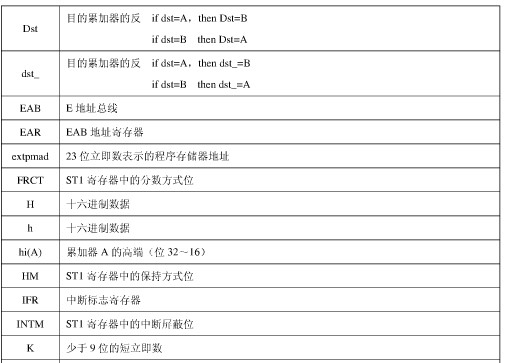

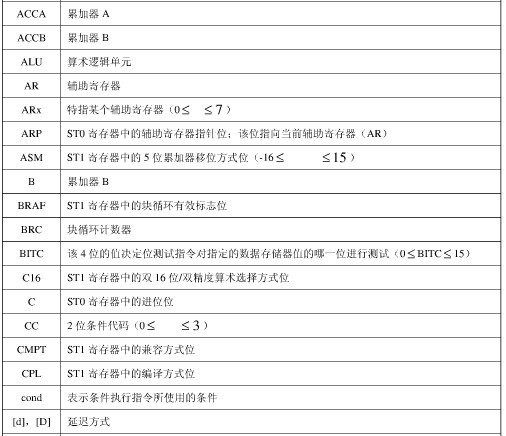

dsp的常用指令

pcb的应用

• 　　1、通用数字信号处理：数字滤波相关、希尔伯特变换、自适应滤波、波形发生等。

  　　2、通信：卫星通信，保密通信、TDMA/FDMA/CDMA等、回音消除、数字基站等。

  　　3、语音处理：语音编码、语音合成、语音识别、语音增强、语音邮件、语音储存等。

  　　4、医疗电子：助听、超声设备、诊断工具、病人监护、心电图等。

  　　5、仪器仪表：频谱分析、函数发生、数据采集、地震处理等。

  　　6、计算机与工作站:阵列计算机、计算加速卡、图形加速卡、多媒体计算机

  　　7、军事与尖端科技：导航，目标搜索追踪、侦查卫星、雷达成像等

  　　8、消费电子：数字电视、音响合成、图像、声音压缩解压器等

dsp的分类

• 　　DSP芯片可以按照以下2种方式进行分类。

  　　1．按用途分：通用和专用

  　　按照DSP芯片的用途来分，可分为通用型DSP芯片和专用型DSP芯片。通用型DSP芯片适合普通的DSP应用，如TI公司的一系列DSP芯片。专用型DSP芯片是为特定的DSP运算而设计的，更适合特殊的运算，如数字滤波，卷积和FFT等。

  　　2．按数据格式分: 定点和浮点

  　　根据DSP芯片工作的数据格式可分为定点DSP芯片与浮点DSP芯片。即数据以定点格式工作的DSP芯片称之为定点DSP芯片;以浮点格式工作的称为浮点DSP芯片。

  　　注意：定点DSP也可以通过软件形式实现浮点运算。

dsp的主要技术指标

• 　　ICY（Instruction Cycle）指令周期：执行一条指令所需时间，通常以ns为单 位。

  　　MAC时间（Multiplier Accumulator，乘法累加时间）：执行一次乘法加上一 次加法的时间。大部分DSP芯片可在一个指令周期完成一次乘法和加法操 作。

  　　FFT处理时间（Fast Fourier Transform，快速傅里叶变换处理时间） ：即运 算一个N点FFT程序所需的时间。

  　　MIPS（Million Instructions Per Second）：百万条指令/秒。

  　　MOPS（Million Operations Per Second）：百万次操作/秒。操作包括CPU操 作、地址计算、数据访问和传输、I/O操作等。

  　　MFLOPS （Million Floating point Operations Per Second）：百万次浮点操作/

  　　秒。表征浮点DSP运算性能的重要指标。

  　　MBPS （Million-bits Per Second） ：百万位/秒。用于衡量DSP的数据传输能 力，通常指总线或I/O的带宽，它是对总线或I/O数据吞吐率的量度。
