温控仪表

温控仪表的主要参数

• 　　温度输入 　　K型热电偶 　　Pt100铂电阻

  　　测温范围 　　0～1300℃ 　　-20～600℃

  　　辅助控制 　　J0：无报警 J1：上限报警 J2：下限报警 J3：上、下限报警

  　　温控范围 　　全量程自由设定

  　　报警范围 　　全量程自由设定

  　　继电器输出触点容量 　　3A/220VAC

  　　测量误差 　　±1[%]±1字

  　　工作电源 　　AC 220V±10[%]，50Hz

  　　功 耗 　　＜4W

  　　工作环境

  　　温度：-10～50℃ 湿度：10～90[%]RH（无凝露）

温控仪表的使用注意事项

• 　　设置时，请注意避开下列场所。

  　　·使用时环境温度超过0～50℃范围的场所

  　　·使用时环境湿度超过45～85[%]RH范围的场所

  　　·温度急剧变化，容易结露的场所

  　　·产生腐蚀性气体(特别是硫化气体、氨等)、可燃性气体的场所

  　　·对本体直接产生振动、冲击的场所

  　　·受水、油、化学药品、蒸汽、热气侵袭的场所

  　　(浸水后会导致漏电、火灾等危险，请送至销售店接受检查)

  　　·粉尘、盐分、铁粉较多的场所

  　　·感应干扰较大、容易产生静电、磁场、噪声的场所

  　　·受阳光直射的场所

  　　·由于辐射热等产生热积蓄的场所

  　　·热电偶输入时，请使用规定的补偿导线；使用测温电阻时，请选择导线电阻小、3根线间没有电阻差的线材。

  　　·为避免噪声感应的影响，请将输入信号线远离电源线、负载线设置。

  　　·请将输入信号线、输出信号线互相分离，并使用屏蔽线。

  　　·来自电源的噪声较强时，请附加隔离变压器，并推荐使用噪声滤波器。(例：TDK制 ZMB22R5-11 噪声滤波器)噪声滤波器必须安装在接地的面板等处，并使滤波器输出侧与仪表电源端子间的配线最短。请勿在滤波器输出侧的配线上安装熔断器、开关等，否则会降低滤波器的效果。仪表电源线接线采用绞线方式效果更好。(绞合间距越短，降

  　　噪效果越好)若是带加热器断线报警的机型，请将加热器电源和仪表电源

  　　连接在同一条电源线上。

  　　接通电源时，接点输出动作需要准备时间。因此，在用作外部联锁回路等的信号时，还需使用延时继电器。输出继电器连接满额负载会导致使用寿命缩短，请添加辅助继电器使用。输出动作频度较高时，推荐选择SSR/SSC驱动输出型。[比例周期]继电器输出：30秒以上，SSR/SSC : 1秒以上

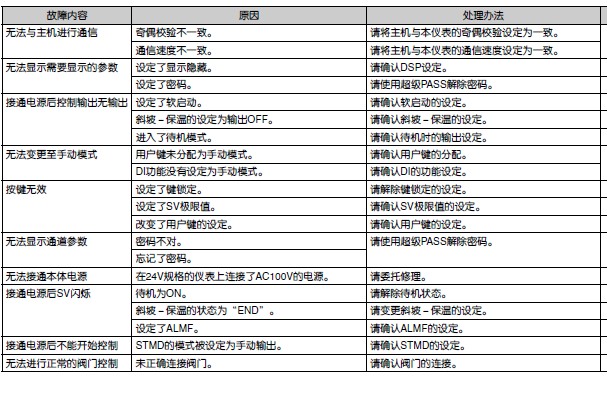

温控仪表的故障判断
