电压传感器

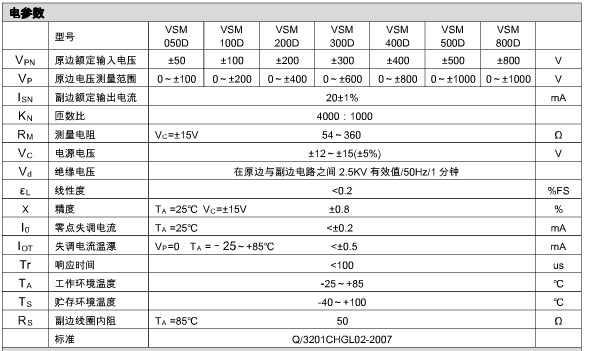

电压传感器的技术参数

电压传感器的使用说明

• 　　1、电压传感器错误的接线可能导致模块损坏。传感器通电后，待测电压从出传感器输入端接入，即可在输出端测得电流的大小。

  　　2、用户需根据自己需求的电压输出来选择传感器。

  　　3、传感器的输出幅度可以根据用户的需要来进行适当的调节。

电压传感器的原理

• 　　当原边导线经过电压传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯周围，内置在磁芯气隙中的霍尔电极可产生和原边磁力线成正比的大小仅几毫伏的电压，电子电路可把这个微小的信号转变成副边电流IS，电压传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有100~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的输出电压信号。

提高电压传感器精度的方式

• 　　除了安装接线、即时标定校准、注意传感器的工作环境外，通过下述方法还可以提高测量精度：

  　　1、原边导线尽可能完全放满传感器内孔，不要留有空隙；

  　　2、原边导线应放置于传感器内孔中心，尽可能不要放偏；

  　　3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。例如当用额定值100A的传感器去测量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕九圈（一般情况，NP=1；在内孔中绕一圈，NP=2；……；绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度）；

  　　4、当欲测量的电流值为IPN/5的时，在25℃仍然可以有较高的精度。
