电源滤波器

电源滤波器特点

• 　　1.适用于开关电源不间断电源以及工业自动化控制。

  　　2.低泄漏电流，高插入损耗，可用来防止瞬间脉冲 干扰和连续或间断的其它干扰。

  　　3.产品性能可靠，广泛用于各种工业场合。

  　　4.广泛用于印刷电路板上的电磁干扰控制。

  　　5.体积小，安装方便。

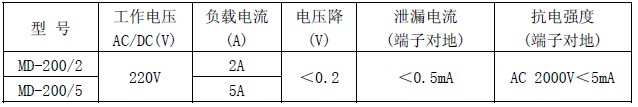

电源滤波器主要技术参数

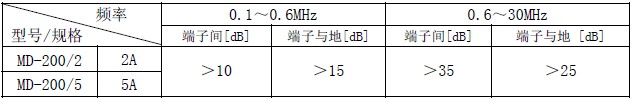

电源滤波器正弦波衰减特性

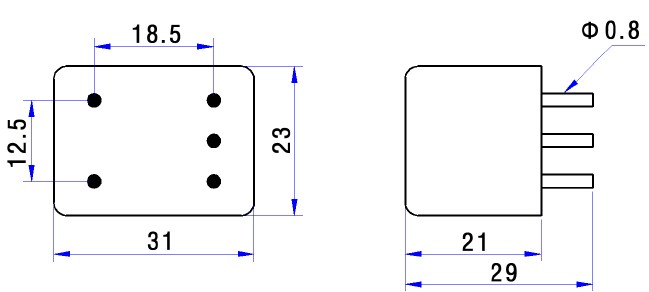

电源滤波器外形尺寸

滤波器在使用中的注意事项

• 　　1.应尽量避免滤波器的进线在机柜内迂回。

  　　2.滤波器的安装方式要有利于发挥其对高频有降低接地阻抗的特点。

  　　3.滤波器直接安装在结构件上，一定要除净结构件上的漆皮等绝缘物质，使滤波器外壳与结构件保持良好的电接触。

  　　4.注意机柜内部不可出现滤波器接地电流。

  　　5.布线时尽量使滤波器的出线远离进线。
