计量箱

计量箱的使用环境

• 　　海拔高度：＜1000m

  　　环境温度：-10~+45℃，极限工作温度范围：-15~+55℃

  　　相对湿度：+20℃时，不应高于90[%]；+45℃时，不应高于50[%]

  　　防护等级：户外不低于IP34D，户内不低于IP20

  　　额定电压：500V以下

  　　额定电流：单相或三相直接入式每户负荷电流不大于40A

  　　额定边缘电压：660V

  　　频率：50Hz

  　　接地方式：TT,TN

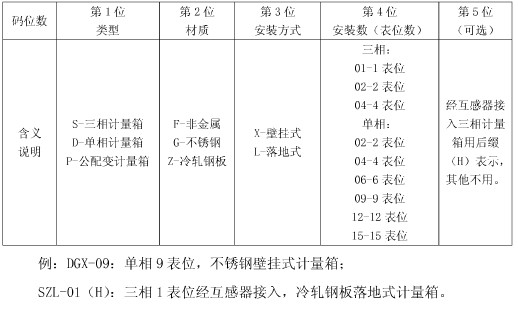

计量箱的命名规则

计量箱的安装

• 　　计量箱可采用悬挂式或落地式安装。为保证安装质量，悬挂式箱体固定必须蚕蛹内置膨胀螺栓，螺栓尺寸满足安全牢固的要求及户外安装条件。

计量箱内的设备布置事项

• 　　直接接入式必须设置进线开关室、计量室和出现开关室；经互感器接入必须设置线开关室、互感器室、计量室和出现开关室。各功能区独立分开。

  　　电能表，用电信息采集终端应分别安装在固定夹具、安装架或者栅板上。

  　　电能表与电能表之间的水平距离不小于30mm，垂直距离不小于80mm。

  　　试验接线盒、电能表、用电信息采集终端与壳体之间距离不低于60mm。

  　　电能表正面与观察窗之间的距离应为15-20mm之间。
