压力控制器

压力控制器的技术参数

• 　　工作粘度:

  　　开关元件: 微动开关

  　　外壳防护等级: IP54

  　　环境温度: -5~+50℃

  　　介质温度: 0~+100℃

  　　安装位置： 压力接口垂直向下（允许倾斜15°）

  　　抗振性能: Max：20m/s2

  　　重复性误差: ≤1.5[%]

  　　同步性误差： ≤0.5[%](指下切换值的同步误差*2)

  　　触点容量: AC 220V 6A(阻性) 600VA

压力控制器的选用和安装

• 　　1、选用控制器最好使预定设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20[%]~80[%]。

  　　2、控制器要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。

  　　3、安装电缆时，应选择合适的电缆外径，并将电缆引入出的压紧的螺母拧紧，以免电缆松动，并防止水或灰尘的渗入。

  　　4、对于有压力峰值及脉冲压力的受控液体介质，可在控制器的接口上安装在一个压力冲击阻尼器，以消除不利影响。

  　　5、通断电流不能大于额定值。

  　　6、安装（或拆卸）控制器时要特别注意：

  　　1） 安装（或拆卸）必须用扳手夹持传感器的平面部份，绝对防止传感器与开关壳体发生相对转动。

  　　2） 当传感器接口为内螺纹时，管道接头旋入传感器内深度不可超过12mm。

压力控制器的调整方式举例

• 　　[例一]：选用型号D504/7DZ订货号为0817308的压力控制器，要求将压力上升至1.5MPa（上切换值）发出触点信号，其操作步骤参见下述。

  　　松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用扳手夹持传感器的平面部份，绝对防止开关壳体与传感器发生相对转动。

  　　打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。

  　　将压力加至1.5MPa，此值可从标准压力计中读出。

  　　顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在1.5MPa处切换。

  　　旋紧锁紧器，调节压力校验台的压力，使压力在1.5MPa上下来回变化，检验压力上升时，触点的切换值是否是1.5MPa，此值即为要设定的上切换值。其对应的下切换值应是1.5MPa

  　　减去切换差0.9MPa（左右），即为0.6MPa（左右）。

  　　[例二]：选用型号D504/7DZ订货号为0817708的压力控制器，要求将压力下降至5MPa（下切换值）发出触点信号，其操作步骤参见下述。

  　　松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用扳手夹持传感器的平面部份，绝对防止开关壳体与传感器发生相对转动。

  　　打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。

  　　将压力加至5MPa，此值可从标准压力计中读出。

  　　逆时针旋动设定值调节螺杆，使设定值由小变大，直至开关触点在5MPa处切换。

  　　旋紧锁紧器，调节压力校验台的压力，使压力在5MPa上下来回变化，检验压力下降时，触点的切换值是否是5MPa，此值即为要设定的下切换值。其对应的上切换值应是5MPa加上切换差1.5MPa（左右），即为6.5MPa（左右）。

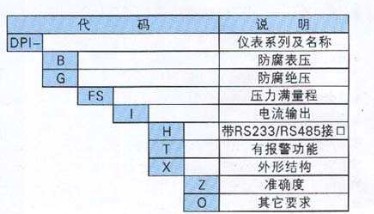

压力控制器的选型
