光敏二极管与普通二极管基本相似,但制作的工艺不同。光敏二极管的外形如图所示。光敏二极管用PD表示。

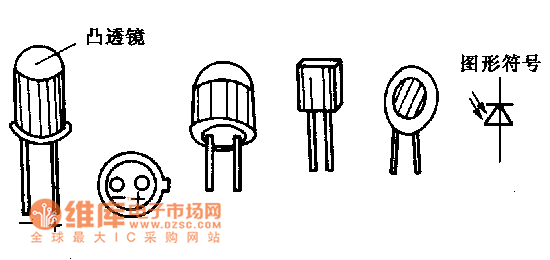

图:光敏二极管外形
(1)光敏二极管的主要参数有以下几个:
1)最高工作电压Umax,指在无光照射时,光敏二极管反向电流不超过0·lμA时,所加的反向最高电压值。
2)光电流IL,光敏二极管在受到一定光线照射时,在加有正常反向工作电压时的电流值。此值越大越好。
3)暗电流ID,在无光照射时,光敏二极管加有正常工作电压时的反向漏电流。其值越小越好。
4)响应时间Tr,光敏二极管把光信号转换为电信号所需的时间。
5)光电灵敏度巩,也称电流灵敏度。是表示光敏二极管对光的敏感程度。它是以每μW入射光的能量条件下,所产生的光电流的大小。单位是μA/μW。
1)光敏二极管是一种光电转换器件,也就是说能把接收到的光,转变成电流的变化。
2)光敏二极管的工作方式为加反向电压或不加电压两种状态.给其加反向偏压时,管子中的反向电流将随光照强度的改变而改变。光照强度越大,反向电流也就越大。
3)光敏二极管对于照射光线的响应程度是不一样的,它某一范围内的光波有着最强烈的响应,而对另外一些光波则响应不佳。表现为反向电流的大小不一。
4)光敏二极管主要用于自动控制。如光耦合、光电读出装置、红外线遥控装置、红外防盗、路灯的自动控制、过程控制、编码器、译码器等。
5)光敏极管的封装有金属外壳封装,在其顶端有玻璃窗口,或在侧面开有受光窗口。还有的光敏二极管采用黑色树脂封装。
光敏二极管的种类较多:有通用光敏二极管、雪崩光敏二极管、蓝光光敏二极管、视敏光敏二极管、红外光敏二极管、激光光敏二极管、紫外光敏二极管和插件式光敏二极管。
光敏二极管的种类很多,而且参数相差较大,选用时要根据电路的要求。首先确定好选用什么类别的,再确定什么型号的,最后再从同型号中选用参数满足电路要求的光敏二极管。
国产的光敏二极管中最常用约有2CU型、2DU型、HPD型。进口的有夏普SPD型、SBC型、BS型、PD型等。
光敏二极管引脚的区分通常直接查看光敏二极管的引脚长短即可区分:引脚长的为正极(P极),引脚短的为负极 (N极)。
对于有色点或管键标识的管子,其靠近标识的一脚为正极,另一脚为负极。
用万用表的区别方法是将万用表置于Rx1k挡,用挡板挡住管子的受光窗口,用红、黑表笔对调测出两次阻值,其阻值较大的一次测量中(反向阻值),红表笔所接的引脚为正极,黑表笔所接的引脚为负极。
检测光敏二极管,可用万用表Rx1k电阻档。当没有光照射在光敏二极管时,它和普通的二极管一样,具有单向导电作用。正向电阻为8-9kΩ,反向电阻大于5MΩ。如果不知道光敏二极管的正负极,可用测量普通二极管正、负极的办法来确定,当测正向咆阻时,黑表笔接的就是光敏二极管的正极。
当光敏二极管处在反向连接时,即万用表红表笔接光敏二极管正极,黑表笔接光敏二极管负极,此时电阻应接近无穷大(无光照射时),当用光照射到光敏二极管上时,万用表的表针应大幅度问右偏转,当光很强时,表针会打到0刻度石边。
当测量带环极的光敏二极管时(见图1),环极和后极(正极)也相当一个光敏二极管,其性能也具有单向导电作用和见光后反向电阻大大下降。
图1测试带环极(2DU)的光敏二极管
区分环极和前极的办法是,在反向连接情况下,让不太强的光照在光敏二极管上,阻值略小的是前极,阻值略大的是环极。
