小型微动开关

小型微动开关的特点

• 　　1. 超小型、轻便、高精度。

  　　2. 可使用通用小螺钉的M2mm型。

  　　3. 采用同时成形端子和带基准距的构造，使焊锡、助焊剂难以侵入开关内部。

  　　4. 还备有最适用于微小电压电流负载的小功率电路型（Au包层触点）。

  　　5. 自立型端子，便于安装到印刷板上。开关主体相对于1.2~1.6mm的印刷板自立。

  　　6. 还备有印刷板右弯角端子和左弯角端子系列。

  　　7. 符合RoHS指令。

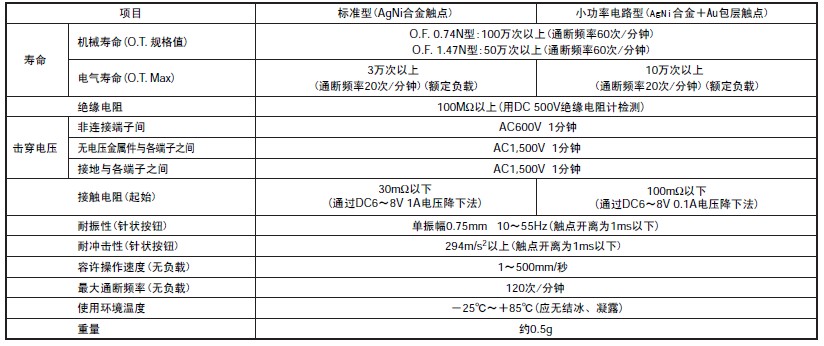

小型微动开关的性能概要

小型微动开关的动作特性

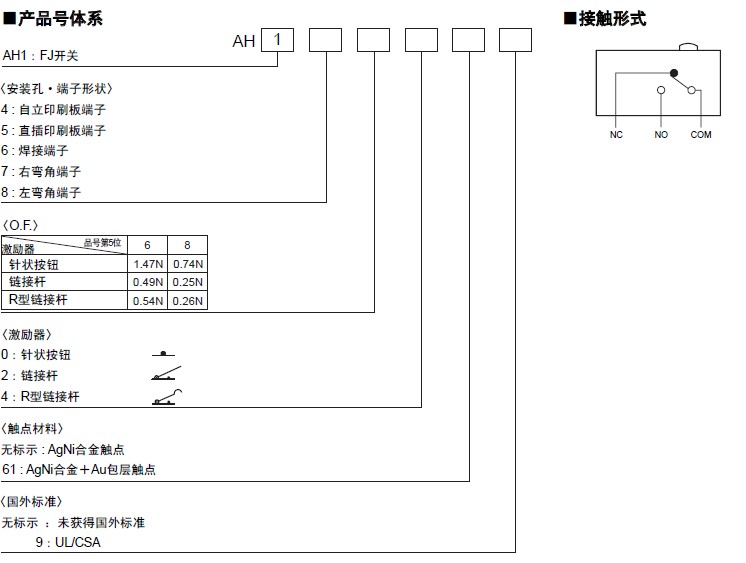

小型微动开关的选型

小型微动开关的使用注意事项

• 　　1. 关于开关主体的固定

  　　1)固定开关主体时，请使用M2的小螺钉在平滑面上以0.098N·m以下的扭矩进行固定。此外，为防止螺钉发生松动，建议同时使用垫圈。

  　　2)请注意自由状态下动作体不应直接对按钮或者激励器施加力量，使用时对于按钮应在垂直方向上施加力量。

  　　3)动作后的动作设定，以O.T.值的70[%]以上为标准。开关的情况下，请勿将动作体设定在动作限度位置上，以免冲击所伴随的开闭、过行程缩短寿命。

  　　2. 关于动作特性的变化

  　　关于动作特性的变化，即使在动作特性规格值的±20[%]发生变化也不应引发故障。

  　　3. 关于焊接作业

  　　手焊接的情况下，请使用带温度调节的电烙铁(电烙铁头温度320℃max.)在3秒内完成作业，并注意作业中不要在端子部上施加力量。

  　　4. 在微小电流、电压下使用时，建议使用小功率电路型（Au包层触点）。

  　　5. 环境

  　　请勿在对触点产生恶劣影响、及存在腐蚀性气体、硅等的场所，或尘埃较多的场所使用和保管。
