扫频仪

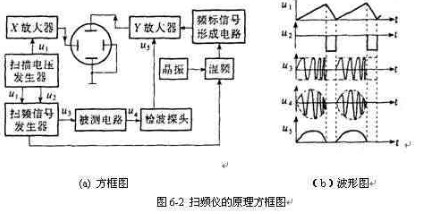

　　扫频信号加至被测电路，检波探头对被测电路的输出信号进行峰值检波，并将检波所得的信号送往示波器Y轴电路，该信号的幅度变化正好反映了被测电路的幅频特性，因而在屏幕上能直接观察到被测电路的幅频特性曲线。

　　为了标出X轴所代表的频率值，需要另加频标信号。该信号是作为频率标记的晶振信号与扫频信号混频而得到的。

　　1、中心频率:在1MHz~300MHz之间连续调节，分三个波段实现

　　2、有效扫频宽度：±0.5MHz~±7.5MHz可连续调节

　　3、寄生扫描系数：≯±7.5[%]

　　4、扫描线性度:在频偏±7.5MHz时应＞20[%]

　　5、输出扫频信号电压：＞0.1V

　　6、输出电压调节方式：步进衰减（粗）：0/10/20/30/40/50/60dB

　　步进衰减（细）：0/2/3/4/6/8/10dB

　　7、检波探测器的输入电容：不大于5pF

　　1、测试准备

　　仪器接通电源，预热10分钟后，调好辉度和聚焦，便可对仪器进行检查

　　2、频标的检查

　　将频标选择开关置于1MHz或10MHz档

　　3、频偏的检查

　　将频率偏移按钮由最小旋到最大时，荧光屏上呈现的频标数，应满足±0.5MHz~±7.5MHz连续可调

　　4、输出扫频信号频率范围的检查

　　1、扫频仪与被测电路相连时，必须考虑阻抗匹配问题。

　　2、若被测电路内部带有检波器，不应再用检波探头电缆，而直接用开路电缆与仪器相连。

　　3、在显示幅频特性时，如有发现图形异常曲折，则表示被测电路中有寄生振荡，在测试前予以排除

　　4、测试时，输出电缆和检波探头的接地线应尽量短些，切忌在检波头上加接导线。
