触力传感器

触力传感器的原理

• 　　触力传感器根据埋入硅片的压电电阻，在其受到任何外力而挠曲时，其电阻会增加的原理工作。该传感器通过不锈钢球，将施加的力直接集中到硅-传感元件上，电阻值的变化是随施加力的大小而成比例的变化。电路电阻的变化致使mV输出电平也作相应的变化。

触力传感器的特点

• 　　最高回流温度为260°C[500°F]

  　　真正的表面安装技术

  　　小型商品等级的封装

  　　稳固的工作特性

  　　适合的封装设计

  　　精密的力传感

  　　在25°C（77°F）时，可靠性为2千万次使用

  　　成比例的电信号输出

  　　极低的偏差（典型值满量程时为30微米）

  　　高的ESD（静电放电）电阻8kV

  　　具有信号调节功能

  　　端子配置可选择

触力传感器的应用

• 　　触力传感器广泛应用在医疗用输液泵、可移动的非倒装压力泵、堵塞物探测、肾透析机、负载和加压传感、可变张力控制模拟、机器人端部感应器、线焊设备等许多场合。

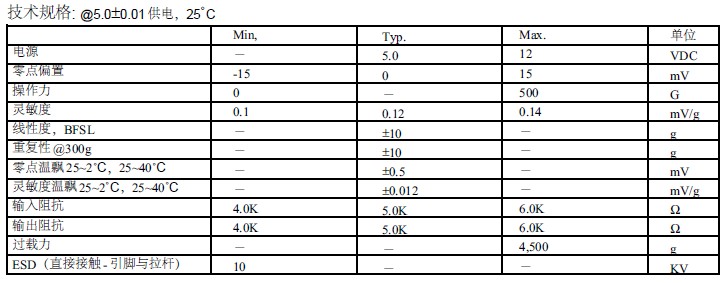

触力传感器的技术规格

触力传感器的环境指标

• 　　工作温度            2~40?C

  　　储存温度            -40~70?C

  　　冲击               10Hz~2KHz 20g 正弦

  　　震动               150g 6ms 半正弦

  　　MCTF               七百万次

  　　焊接               5 秒315?C

  　　输出比率范围        在提供的参数范围内
