超声波液位变送器

超声波液位变送器的特点

• 　　非接触测量，无活动部件。

  　　标准的一体化 LCD 和按钮，用于现场编程。

  　　持续测量液位或测量到表面的距离。体积计算或明渠流量计算。

  　　易于安装和组态。

  　　耐震铝制外壳和 PVDF 接液件材料。

  　　二线制直流回路供电。

超声波液位变送器的原理

• 　　超声波脉冲信号从变送器表面发射出来后，被液体表面反射回来。变送器“收听”这些反射信号（回波）并测量发射和接收之间的时间延迟。通过计算这个时间延迟，就可以自动得出到液体表面的距离了。



  　　距离 = 空气中的声速 * （时间延迟 / 2）

  　　一体化温度传感器持续测量变送器周围的空气温度，并利用这一数据计算空气中的声速，从而自动补偿距离（温度影响）。

超声波液位变送器的特殊功能

• 　　学习程序（伪回波记录）

  　　手动操作变送器，可让其忽视多达四个伪回波（由于障碍物反射脉冲信号造成的），直至检测到实际液位。

  　　空罐映射

  　　当储罐为空罐时，变送器可自动学会识别多达四个伪回波，无需用户进行交互操作。

  　　目前深度

  　　当储罐为非空罐时，底部参考可以自动重置到用户输入（已知）的目前深度和到表面的距离的总和。

  　　设置为空

  　　当储罐已知为空罐时，底部参考可以自动重置到测量的距离。

  　　距离漂移

  　　到表面的距离可以通过用户输入的正向漂移值或负向漂移值调整。

  　　液位漂移

  　　液位可以通过用户输入的正向漂移值或负向漂移值调整。

  　　底部留空

  　　如果储罐底部存在障碍物，可以通过指定一个忽6略区域来避免伪回波。

超声波液位变送器的使用注意事项

• 　　1、变送器应当安装在液体表面之上，使用提供的 2-in螺纹紧固。为了方便安装，可选法兰作为配件提供。

  　　2、尽可能垂直地安装变送器，以确保接收到的来自液体表面的正确回波具有最大的强度。

  　　3、波束角内的障碍物会反射强“伪回波”，所以变送器应当尽可能定位在能够避免伪回波的地方。

  　　4、为了避免检测到储罐内或井内的非期望目标，我们建议变送器中心线（对于每米范围）和障碍物之间至少要保持 4.3 in (0.11 m) 的距离。

  　　5、我们建议不要将变送器安装在离壁部 12 in (0.3 m)以内的地方，以避免损失回波强度。

  　　6、避免将变送器安装在转换器表面会形成重度冷凝的应用地点。

  　　7、如果变送器安装在喷嘴或间隙内，最好让变送器表面进入储罐内至少 5mm。

  　　8、在直接接触太阳会导致外露仪表表面温度过高的环境下，我们建议您使用适当的遮阳物。

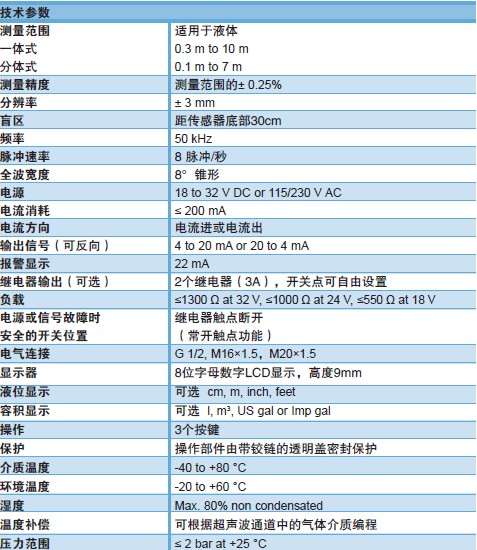

超声波液位变送器的技术参数
