适用于驱动微处理机的稳压电源(LT1587、LT1431S)

提问者：Green_LJ 地点：- 浏览次数：8217 提问时间：01-16 19:10

我有更好的答案

1条回答: xufang20160719 01-23 14:11 回答数：被采纳数：

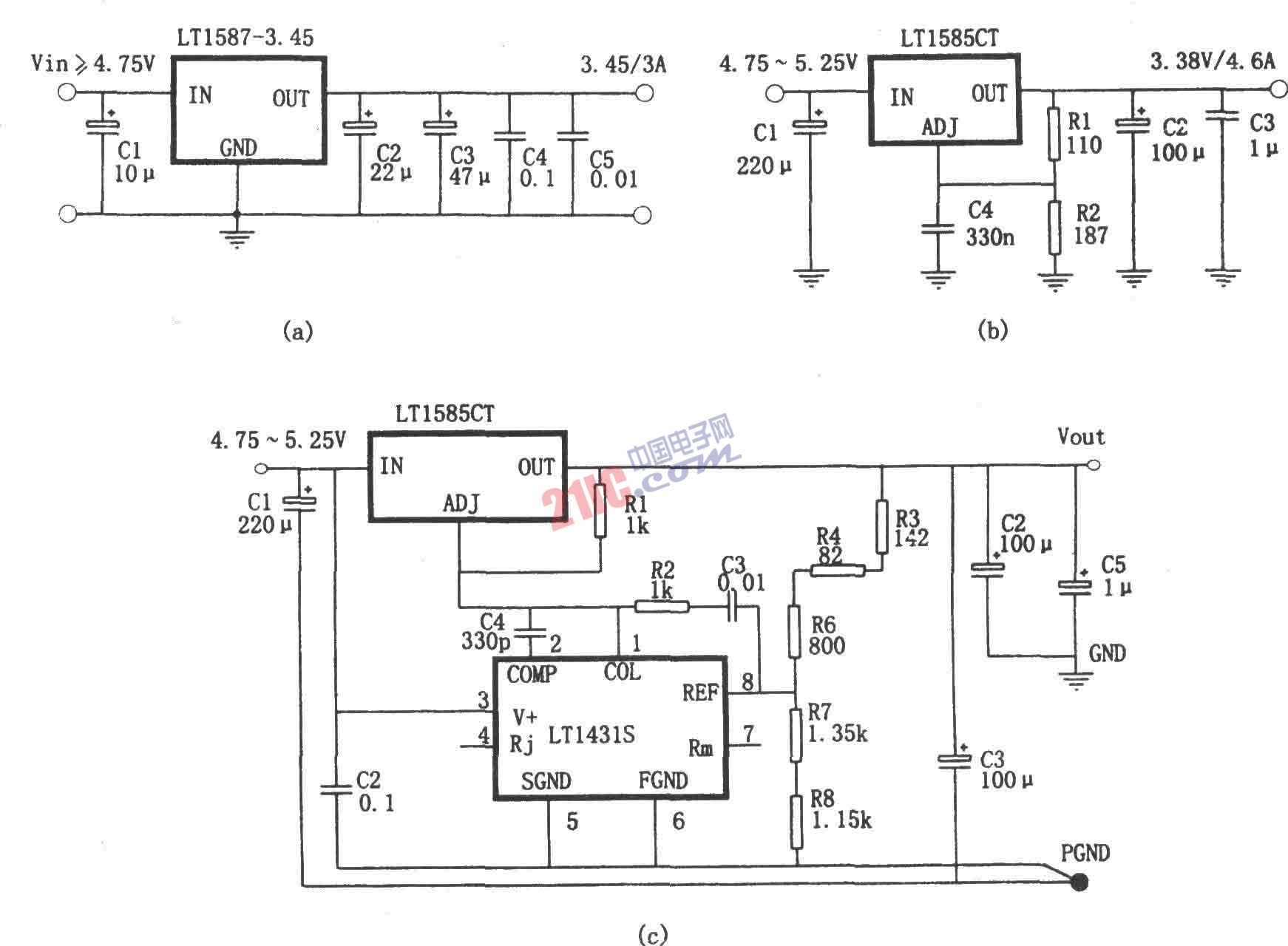

图(a)是采用LT1587-3.45构成的微处理机电源电路。图(b)是采用LT1585构成的输出电压可调的稳压电源。图(c)是采用LT1584和LT1431构成的微机电源。LT1584、LTl585、LT1587的输出电流为7A、4.6A、3A，是最适用于驱动微处理机的稳压器，具有高速过度响应特性，负载调整率为0.5％，内有热击穿保护电路。基本应用电路非常简单，固定输出电压时，只要在输入与输出端各接l只电容；可调输出电压时，再接上用于设定输出的2只电阻即可，输入输出的电容容量可非常小。
