LM317构成的0～±30V、1.5A电源

LM317构成的0～±30V、1.5A电源

提问者：cmh19 地点：- 浏览次数：4012 提问时间：01-31 00:51

我有更好的答案

1条回答: iyfhnvbn 02-02 14:42 回答数：被采纳数：

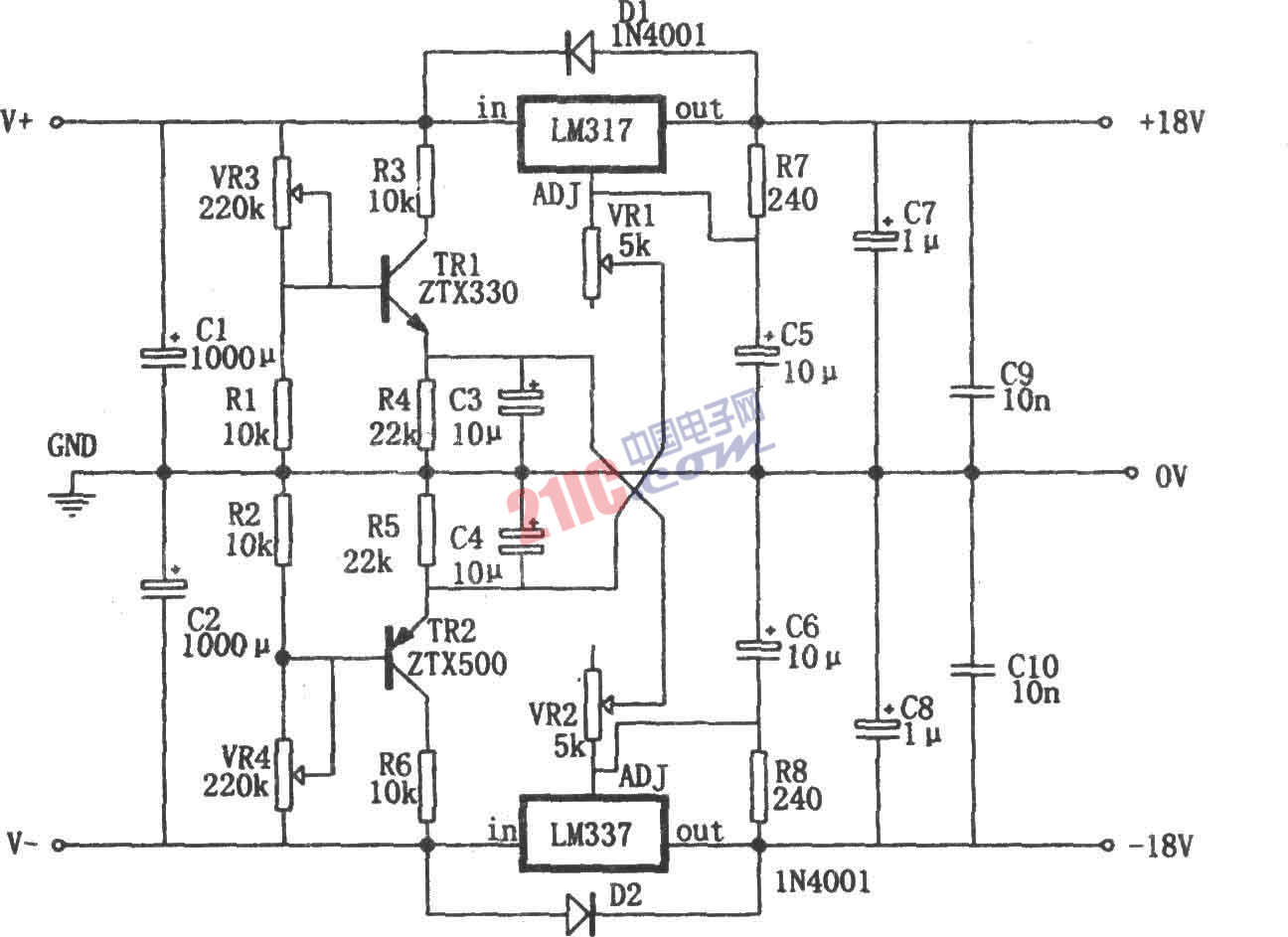

如图所示为0～±30V、1.5A电源。从图中可以看出本电源的特点是其正负输出电压最小可以调到0V。LM317(LM337)正常情况下只能调到1.25(-1.25)V，但在可调三端的调整端加上了适量的反偏，使输出电压可以调到零。这一点是通过TH2的发射极的负电压接在VR1上，将TH1发射极的正电压接在VR2上而实现的。
