射频信号源

　　现代频率合成技术常应用间接合成法，通过锁相环路将主振源的频率与参考频率源的频率联系起来，所需硬件设备少，可靠性高，频率范围宽。

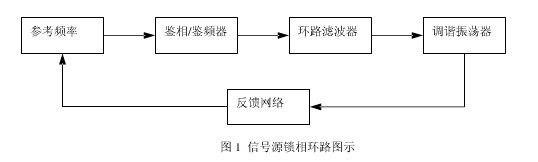

　　其核心是锁相环路，基本原理框见图：

　　调谐振荡器信号进过反馈网络之后的信号与参考频率源的信号在鉴频/鉴相器输出一个影响电压，经过环路滤波器作为调谐电压，修正调谐振荡器的频率，到达稳定状态时，两个频率差为零，成为相位锁定。

　　环路滤波器是具有一定增益的低通滤波器，可以滤掉鉴相频率及其谐波，以得到调谐振荡器输出频率的最佳相位噪声。

　　频率

　　范围: 9 kHz ~ 3.0 GHz

　　分辨率: 0.1 Hz

　　切换速度:

　　内部参考振荡器

　　稳定度:

　　时基

　　参考输出

　　频率: 10 MHz

　　幅度: >0.35 Vrms, 50

　　连接端口: BNC阴头

　　外参考输入

　　频率: 2 MHz, 5 MHz, 10 MHz

　　幅度: 0.5到2 Vrms

　　端口和输入阻抗: 50 ; BNC阴头

　　输出

　　功率: -127至+13 dBm 可设置到+20 dBm

　　分辨率: 0.1 dB

　　精度: 100 kHz,-120 dBm ≤功率≤+13 dBm,

　　温度为20 °C到30 °C

　　切换速度:

　　驻波比(典型值):

　　连接端口和阻抗: N-型50 标称值

　　反向功率保护

　　直流电压: ±30 V

　　射频功率: +36 dBm 1分钟; 反向功率保护的告警功率为+25 dBm
