5G14构成的3～6V可调电源

5G14构成的3～6V可调电源

提问者：qi12345 地点：- 浏览次数：1308 提问时间：03-28 12:44

我有更好的答案

1条回答: hu_wfllll1 04-06 09:28 回答数：0 被采纳数：0

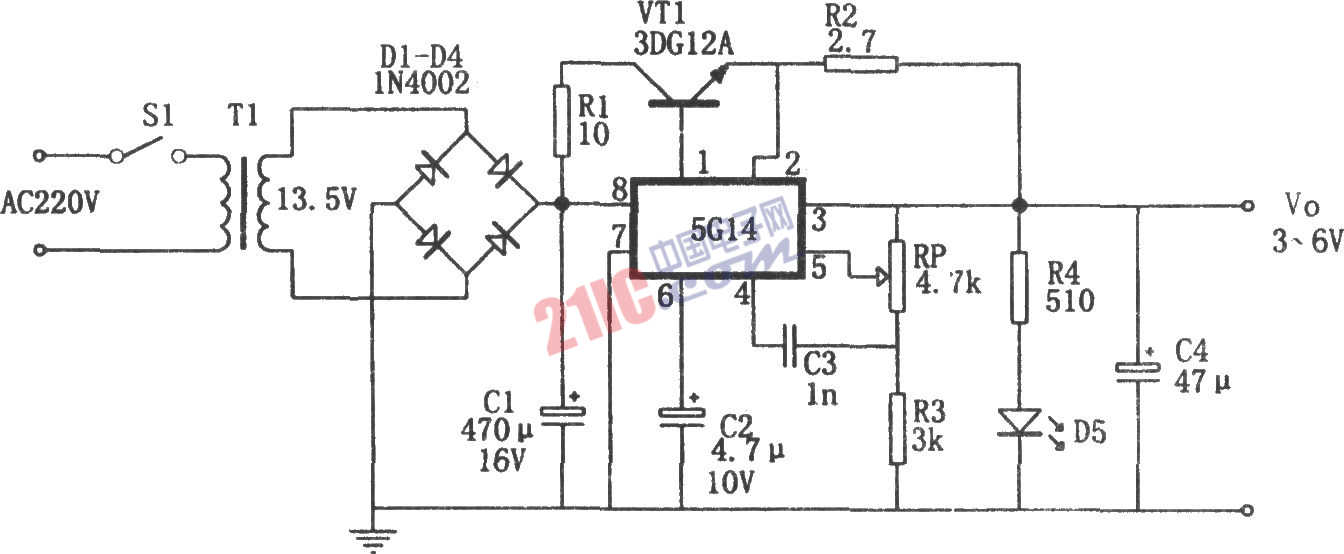

　　如图所示为一种实用的3～6V可调电源。本电源以集成稳压器5G14为核心，外加3DG12A晶体管进行电流扩展，构成一个输出电压为3～6V、额定输出电流为160mA的串联型稳压电源，其纹波系数<1mV，适用于收音机、小型录音机的供电。

 评论0  赞70
